شیر توپی فلنج دو تکه: اصول ساختاری، قوانین نصب و محدودیت های کاربردی

بیشتر خرابی ها و خطاهای انتخاب در محل در سیستم های سیال صنعتی ناشی از درک سطحی ویژگی های شیر است. بسیاری از مهندسین شیرهای توپ فلنجی دو تکه را به عنوان اجزای معمولی روشن و خاموش در نظر می‌گیرند، بدون توجه به معاوضه‌های ساختاری، محدودیت‌های تحمل فشار و منطق نصب ذاتی آن‌ها. با این حال، طراحی ساختاری منحصر به فرد آن با مرزهای نصب روشن و شرایط کاری قابل اجرا همراه است. در اکثر موارد، عیوب رایج مانند نشتی، گیر کردن و آسیب بدنه سوپاپ به دلیل مشکلات کیفیت محصول نیست، بلکه به دلیل نصب نامناسب و شرایط کاری نامتناسب است. این مقاله آموزش های اولیه و کلیشه های صنعتی را تجزیه می کند. آنالیز عمیقی از شیرهای توپ فلنج دو تکه از ماهیت ساختاری، منطق نصب عمودی و افقی، دستورالعمل‌های عملیات استاندارد، سناریوهای کاربردی ممنوع و سوالات متداول را انجام می‌دهد، و مراجع عملی و حرفه‌ای برای طراحی خط لوله، نصب میدانی و تعمیر و نگهداری روزانه ارائه می‌دهد.

1. شیر توپی فلنجی دو تکه چیست؟

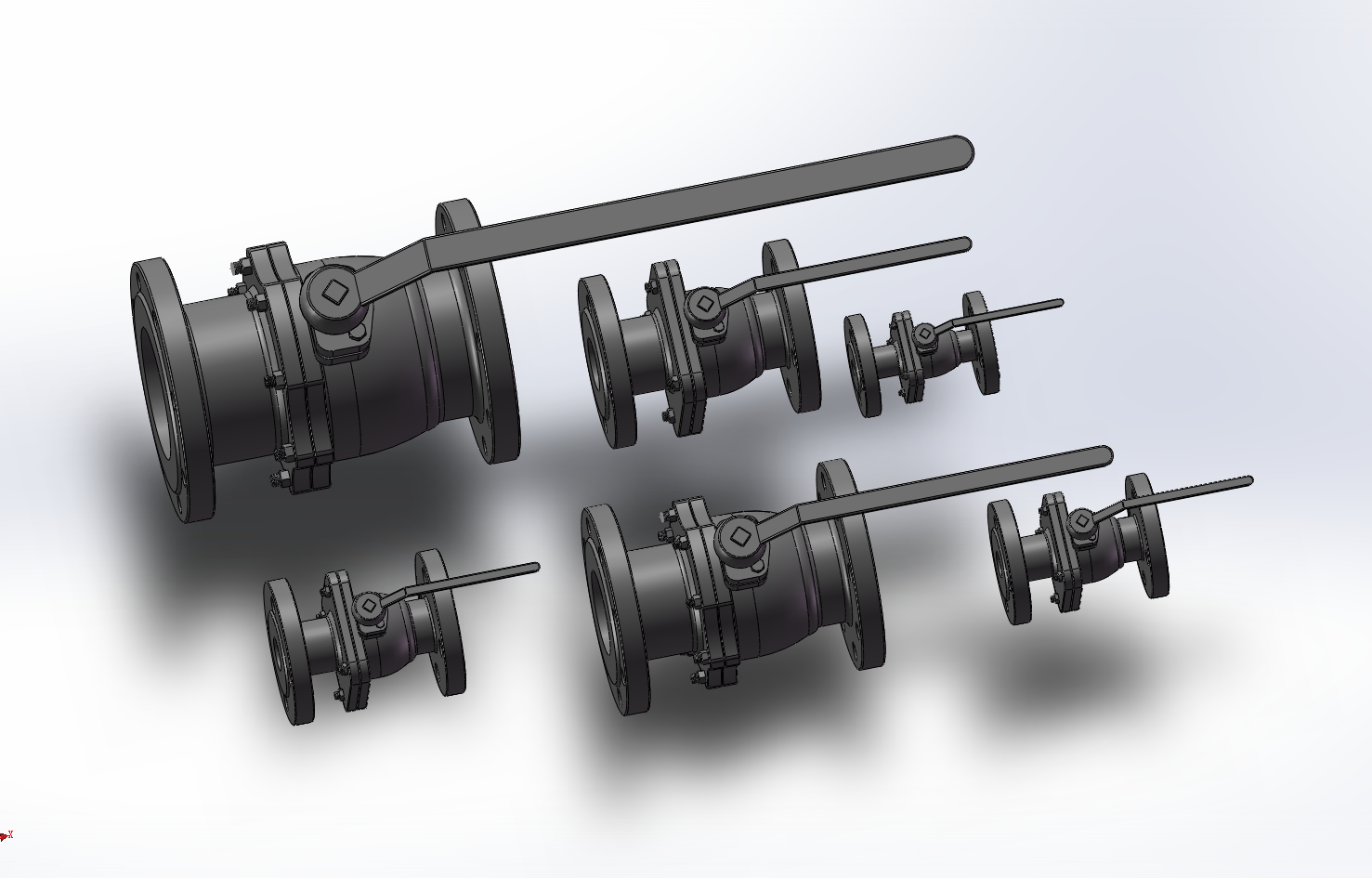

یک شیر توپ فلنجی دو تکه دارای بدنه شیر دوبخشی و ساختار اتصال فلنج یکپارچه است. این توسط یک بدنه شیر اصلی و یک کلاه مونتاژ می شود، با پیچ و مهره های با استحکام بالا بسته می شود و مجهز به اجزای داخلی دقیق از جمله توپ ها، صندلی های سوپاپ و مجموعه های آب بندی ساقه است. با اشغال موقعیت میانی بین شیرهای توپی یک تکه و سه تکه، به عنوان شیر استاندارد اصلی برای مهندسی عمران، صنایع سبک، شیمیایی عمومی و سیستم‌های سیال شهری عمل می‌کند. شیرهای توپی یک تکه با ساختارهای ریخته گری یکپارچه کم هزینه هستند اما مقاومت فشار محدودی دارند و تقریباً هیچ قابلیت نگهداری ندارند. شیرهای توپی سه تکه از جداسازی داخلی و تعویض قطعات پشتیبانی می‌کنند، ایده‌آل برای شرایط کاری سخت و در عین حال با هزینه‌های کلی بالاتر. طراحی دو تکه شکاف بازار را کاملاً پر می‌کند. سفتی قابل اعتماد و سفتی ساختاری شیرهای تقسیم را حفظ می کند، نقص فشار شیرهای یکپارچه را جبران می کند و از ساختار جداسازی پیچیده شیرهای سه تکه جلوگیری می کند. از نظر موقعیت یابی مهندسی، این یک شیر حرفه ای برای شرایط کاری شدید نیست، بلکه یک راه حل استاندارد و مقرون به صرفه برای اکثر سیستم های سیال عمومی است. این یک طراحی جریان تمام پورت با سوئیچینگ سریع 90 درجه و عملکرد آب بندی دو طرفه را اتخاذ می کند. سازگار با آب، روغن، گاز معمولی و رسانه های ضعیف خورنده، درجه های فشار از PN16 تا PN40 را پوشش می دهد. با بهره برداری پایدار و نرخ شکست کم، برای خطوط لوله استانداردی که نیاز به عملیات مداوم طولانی مدت و تعمیر و نگهداری نادر دارند، بسیار مناسب است.

2. آیا می توان یک شیر توپی فلنجی دو تکه را به صورت عمودی نصب کرد؟

نصب عمودی شیرهای توپ فلنجی دو تکه از دیرباز موضوع بحث برانگیز در ساخت و سازهای صنعتی بوده است. نتیجه عملی واضح است: نصب عمودی امکان پذیر است اما به طور کلی قابل اجرا نیست، با محدودیت های سختگیرانه در شرایط کار و روش های نصب، که یکی از نادیده گرفته ترین مشکلات در محل است. شیرهای توپی دو تکه، متفاوت از شیرهای چک وابسته به گرانش، به آب بندی صندلی شیر و چرخش توپ از قبل سفت شده برای تحقق باز و بسته شدن متکی هستند. از نظر تئوری، نصب افقی و عمودی هر دو از نظر ساختاری قابل قبول هستند. با این وجود، نصب عمودی خطرات پنهانی مانند رسوب متوسط ​​و انحراف تنش ساقه را تشدید می‌کند، که مستقیماً پایداری آب‌بندی و عمر مفید را تضعیف می‌کند. نصب عمودی برای محیط‌های تمیز شامل آب خالص، آب شفاف و گاز معمولی در دمای معمولی و فشار کم، بدون تأثیر بر پایداری عملکرد، کاملاً کار می‌کند. برای محیط های حاوی رسوب، ذرات جامد، ویسکوزیته بالا یا تبلور آسان، نصب عمودی توصیه نمی شود. ناخالصی ها به طور مداوم در پایین بدنه شیر عمودی ته نشین می شوند و سطح نشیمن سوپاپ دقیق را می پوشانند و باعث گیر کردن توپ، ریز نشت و سوئیچینگ ناهموار می شوند - مشکلاتی که به ندرت در شیرهای نصب شده به صورت افقی دیده می شود. علاوه بر این، یک قانون شکست ناپذیر برای نصب عمودی وجود دارد: میل سوپاپ هرگز نباید به سمت پایین سوار شود. چرخ های دستی و محرک ها باید رو به بالا یا پهلو باشند. نصب رو به پایین منجر به تجمع مواد باقیمانده و ناخالصی در ناحیه بسته بندی ساقه می شود که باعث خوردگی تدریجی، نشت خارجی و خطرات پنهان غیرقابل ترمیم می شود.

3. دستورالعمل های نصب هسته برای شیرهای توپ فلنج دو تکه

بیش از 80 درصد از خرابی‌های سوپاپ در مراحل آخر ناشی از نصب غیراستاندارد و نه نقص کیفیت است. نصب حرفه ای بر حذف تنش خط لوله، انحراف آب بندی و خطرات ضربه متوسط ​​تمرکز دارد، به جای تراز کردن سوراخ های پیچ و مهره ها و بستن پیچ ها. در زیر دستورالعمل های عملیات هسته ای تأیید شده در میدان آمده است.

3.1 پیش درمان خط لوله برای جلوگیری از سایش پنهان

قبل از نصب، کل خط لوله را کاملاً تمیز و شستشو دهید تا سرباره جوش، زنگ زدگی، خرده برش و سایر ذرات سخت از بین برود. نشیمن سوپاپ شیرهای توپی دو تکه از ساختار آب بندی آینه ای با دقت بالا استفاده می کند. ناخالصی‌های سخت ریز باعث خراش‌های برگشت‌ناپذیر و ریزنشت دائمی می‌شوند که علت اصلی خرابی کوتاه‌مدت شیرهای جدید است.

3.2 تراز فلنج بدون تنش

هرگز خطوط لوله را به زور نکشید یا فشار ندهید تا سوراخ های فلنج را تراز کنید. بدنه سوپاپ دو تکه سفت و سخت تحت فشار اجباری مستعد تغییر شکل ریز است. هنگامی که فشار سیستم نوسان می کند، بدنه شیر تغییر شکل یافته دچار شکست آب بندی یا حتی ترک می شود. از برازش طبیعی سطوح فلنج و قرارگیری واشر مرکزی برای توزیع فشار یکنواخت اطمینان حاصل کنید.

3.3 سفت شدن مورب و تدریجی پیچ

پیچ‌های فلنج را به‌جای اینکه یک‌طرف را به طور کامل سفت کنید، به‌صورت مورب و در چند مرحله ببندید. فشرده سازی نامتقارن باعث تنش نامتعادل واشر و تغییر شکل میکرو فلنج می شود که منجر به یک مشکل رایج در محل می شود: عدم نشتی در فشار کم اما تراوش آشکار در فشار بالا.

3.4 تست فشار کامل پس از نصب

شیر را بلافاصله پس از نصب در حالت رسمی قرار ندهید. آزمایش‌های فشار را در هر دو حالت کاملاً باز و کاملاً بسته انجام دهید تا عملکرد آب‌بندی را تأیید کنید و ایرادهای گیر کرده ناشی از استرس را بررسی کنید و خطرات احتمالی را از قبل حذف کنید.

3.5 فضای عملیاتی و نگهداری کافی را رزرو کنید

فاصله کافی را در اطراف میل سوپاپ ها، چرخ های دستی و محرک های الکتریکی یا پنوماتیکی حفظ کنید. فضای مسدود شده مانع از عملکرد سوئیچینگ روزانه و نگهداری معمول بعدی می شود.

4. سناریوهای نصب اکیدا ممنوع

در حالی که شیرهای توپ فلنج دو تکه دارای ثبات جهانی و مزایای هزینه هستند، آنها دارای محدودیت های ساختاری ذاتی هستند. کاربرد نادرست در سناریوهای خاص منجر به سایش برگشت ناپذیر و خطرات ایمنی بالقوه می شود که تابوهای مهندسی واضح هستند.

4.1 خطوط تولید مستمر که نیاز به تعمیر و نگهداری مکرر دارند

ساختار پیچ دو تکه نمی تواند از تعویض خطی قطعات سایش داخلی پشتیبانی کند. هنگامی که نشیمنگاه یا مهر و موم شیر فرسوده شد، کل شیر باید برداشته شود و خط لوله برای تعمیر و نگهداری قطع شود. این برای سناریوهای تولید مداوم 24 ساعته که نیاز به تمیز کردن منظم و تعویض قطعه دارند، که دریچه های توپ سه تکه تنها گزینه مناسب هستند، قابل اجرا نیست.

4.2 شرایط کار با ذرات، کریستالی یا محیط های با ویسکوزیته بالا

برخلاف شیرهای سه تکه که از جداسازی و تمیز کردن سریع پشتیبانی می کنند، شیرهای دو تکه را نمی توان به راحتی جدا کرد تا رسوبات داخلی پاک شود. عملکرد طولانی مدت با رسانه ناخالص باعث سایش مداوم سطح آب بندی و گیر کردن توپ می شود و احتمال شکست را به شدت افزایش می دهد.

4.3 خطوط لوله با چکش آب شدید و نوسانات فشار مکرر

ساختار شکاف دو تکه در مقایسه با شیرهای انتگرال و شیرهای سه تکه تقویت شده مقاومت ضربه کمتری دارد. ضربه زدن مکرر چکش آب و تغییرات شدید فشار باعث شل شدن پیچ‌های بست و کاهش نیروی پیش‌بست آب‌بندی می‌شود که منجر به نشتی متوسط ​​می‌شود.

4.4 مقررات بلندمدت گلوگاه

دریچه های توپ فلنجی دو تکه صرفاً برای کنترل روشن و خاموش به جای سرویس دریچه گاز طراحی شده اند. عملیات نیمه باز طولانی مدت باعث آبشستگی متوسط ​​با سرعت بالا روی نشیمنگاه سوپاپ می شود و به سرعت لایه آب بندی آینه را می پوشاند و باعث نشتی غیرقابل برگشت می شود. این فقط به تنظیم لحظه ای جریان اجازه می دهد، نه فشار مداوم.

4.5 نصب غیر استاندارد در سناریوهای ضد انفجار

برای رسانه های قابل اشتعال و انفجاری، حذف دستگاه های حذف استاتیک یا نصب ساقه ها به سمت پایین باعث تجمع استاتیک و رسوب متوسط ​​می شود که خطر انفجار و آتش سوزی جدی را به همراه دارد. سوالات متداول در مورد Two Piece

5. سوالات متداول در مورد نصب شیر توپی فلنج دو تکه

Q1: کدام روش نصب عمر طولانی تری دارد، عمودی یا افقی؟

برای محیط های تمیز بدون ناخالصی، وضعیت نصب تاثیر کمی بر عمر مفید دارد. برای رسانه های مستعد رسوب، نصب افقی بسیار پایدارتر است. این به طور موثر از رسوب ناخالصی داخلی جلوگیری می کند و سایش سطح آب بندی را کاهش می دهد و آن را به راه حل ترجیحی برای شرایط کاری پیچیده تبدیل می کند.

Q2: چرا سوپاپ ها فقط تحت فشار بالا نشت می کنند اما پس از نصب فشار کم نمی کنند؟

بیش از 90 درصد از این خرابی‌ها به دلیل سفت شدن ناهموار پیچ، آفست واشر و تنش آزاد نشده خط لوله ایجاد می‌شوند. انحرافات ساختاری در فشار کم ناچیز است اما در فشار بالا تقویت می شود و منجر به شکست آب بندی می شود. مشکل را می توان با بستن مجدد پیچ ​​ها به صورت مورب و از بین بردن تنش خط لوله حل کرد.

Q3: آیا شیرهای توپ فلنج دو تکه می توانند با محرک های خودکار مطابقت داشته باشند؟

بله. شیرهای توپ فلنجی دو تکه استاندارد با پلتفرم بالا کاملاً با محرک های الکتریکی و پنوماتیک سازگار هستند. آنها از کنترل خودکار از راه دور پشتیبانی می کنند و گزینه های مقرون به صرفه برای خطوط لوله سیال خودکار هستند.

Q4: چه چیزی باعث گیر کردن شیرهای تازه نصب شده می شود؟

دلایل رایج شامل آب بندی خراش های سطحی ناشی از ناخالصی های خط لوله، تغییر شکل ریز ناشی از همراستایی اجباری فلنج و عدم اجرای آزمایشی کاهش فشار است. اینها خطاهای نصب معمولی هستند تا مشکلات کیفیت محصول.

Q5: چگونه بین شیرهای توپ فلنج دو تکه و سه تکه انتخاب کنیم؟

شیرهای توپی دو تکه را برای شرایط کاری معمولی با فرکانس نگهداری پایین و نیازهای کنترل هزینه انتخاب کنید. شیرهای توپی سه تکه را برای محیط‌های خورنده خشن، رسانه‌هایی که به راحتی آلوده می‌شوند و سیستم‌های تولید مداوم که نیاز به تعمیر و نگهداری درون خطی دارند، انتخاب کنید. هیچ برتری مطلقی بین این دو وجود ندارد - فقط مناسب بودن مبتنی بر سناریو.

نتیجه گیری

ارزش مهندسی اصلی شیرهای توپ فلنجی دو تکه در سازگاری عالی آنها با اکثر سناریوهای عمومی سیال صنعتی است. با ساختار پایدار، عملکرد بالغ و هزینه های قابل کنترل، آنها به اجزای اصلی و اصلی خطوط لوله صنعتی مدرن تبدیل شده اند. بیشتر خرابی‌های سوپاپ به‌جای نقص‌های ذاتی محصول به عدم تطابق شرایط کاری و نصب غیراستاندارد نسبت داده می‌شود. درک کامل معاوضه‌های ساختاری، مرزهای نصب و تابوهای کاربرد به مهندسان کمک می‌کند تا از اشتباهات کلیشه‌ای نصب اجتناب کنند، پایداری عملیاتی طولانی‌مدت را به حداکثر برسانند، هزینه‌های کلی تعمیر و نگهداری را کاهش دهند و در نهایت عملکرد پایدار و ایمن سیستم‌های صنعتی کارآمد را درک کنند.
