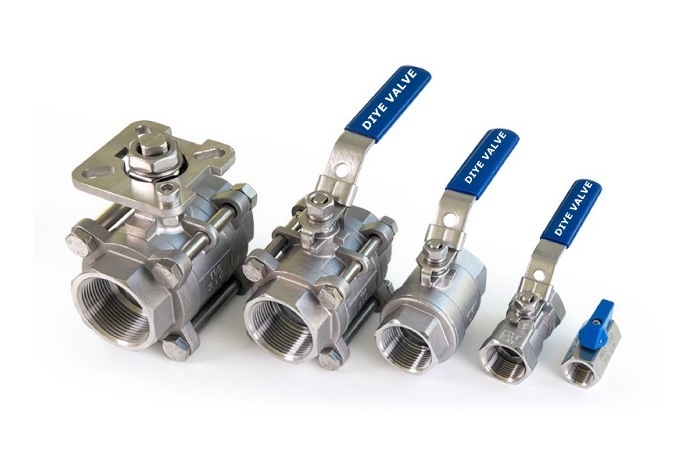

راهنمای انتخاب سوپاپ توپی رزوه ای 1PC در مقابل 2PC در مقابل 3PC

شیرهای توپی رزوه ای از جنس استنلس استیل جزء اصلی کنترل سیال در سیستم های لوله کشی صنعتی هستند. به لطف ساختار فشرده، عملکرد سریع سوئیچ، آب بندی قابل اعتماد و نصب ساده، آنها به طور گسترده در تصفیه آب، پردازش شیمیایی، تحویل نفت، گرمایش صنعتی و پروژه های مختلف لوله کشی مورد استفاده قرار می گیرند. اکثر خریداران خارجی و پیمانکاران مهندسی برای تشخیص تفاوت بین شیرهای توپی رزوه ای 1PC، 2PC و 3PC تلاش می کنند. این سه نوع در طراحی سازه، تحمل هزینه، تحمل فشار، عملکرد ایمنی و سناریوهای قابل اجرا بسیار متفاوت هستند. انتخاب نوع شیر اشتباه می تواند به راحتی باعث نشت لوله، مشکلات تعمیر و نگهداری مشکل ساز و حتی خطرات ایمنی پنهان برای کل پروژه شود. این راهنمای عملی ویژگی‌های شیرهای توپی رزوه‌دار فولاد ضد زنگ 1PC، 2PC و 3PC را تجزیه می‌کند و به مهندسان و خریداران کمک می‌کند تا مدل مناسب را برای شرایط کاری خاص انتخاب کنند.

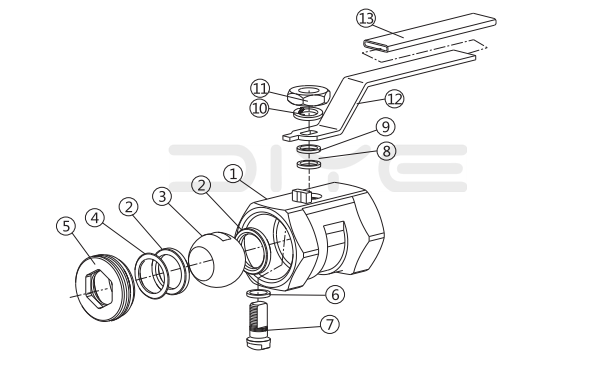

1. شیر توپی رزوه ای 1PC چیست؟

راشیر توپی رزوه ای 1 عددی,یا شیر توپی یک تکه، دارای بدنه فولادی زنگ نزن آهنگری یکپارچه است. این کم حجم ترین و سبک ترین گزینه در بین تمام طرح های شیر توپی رزوه ای است. هسته توپ و لوازم جانبی آب بندی از یک طرف مونتاژ می شوند و در نتیجه ساختاری بسیار ساده با حداقل شکاف های مونتاژ و قطعات آسیب پذیر کمتر ایجاد می شود.

ویژگی ها و مزایا:این نوع شیر با هزینه تولید کم، فضای کمی و وزن سبک همراه است. عملکرد آب بندی جامد را تقریباً بدون نشتی خارجی ارائه می دهد. ساختار یکپارچه یک تکه به طور موثری از شل شدن بدن و نفوذ متوسط ​​در طول عملیات طولانی مدت جلوگیری می کند.

محدودیت ها:ساختار آهنگری یکپارچه مقاومت فشار آن را محدود می کند، که کمتر از مدل های 2PC و 3PC است. از آنجایی که بدنه شیر را نمی توان برای تعمیر و نگهداری جدا کرد، کاربران باید پس از آسیب دیدن حلقه آب بندی داخلی یا اجزای هسته، کل شیر را تعویض کنند.

شرایط کاری قابل اجرا:با سیستم های خط لوله کم فشار و معمولی، از جمله تامین آب معمولی، انتقال گاز معمولی و انتقال مایع غیر خورنده، کاملاً مطابقت دارد. این مقرون به صرفه ترین انتخاب برای پروژه های عمرانی معمولی و سیستم های لوله کشی پشتیبانی صنعتی مقرون به صرفه است.

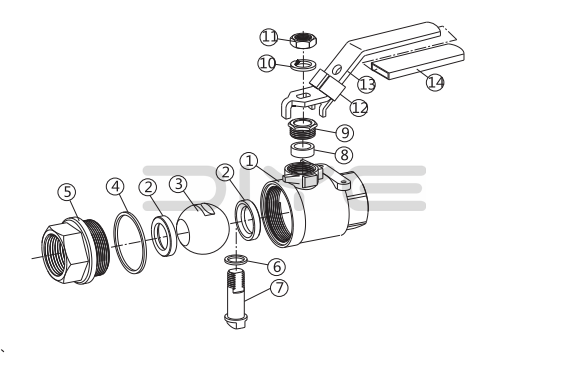

2. شیر توپی رزوه ای 2PC چیست؟

راشیر توپی رزوه ای 2 عددییک ساختار دو تکه تقسیم شده، متشکل از یک بدنه شیر اولیه و ثانویه است که به طور محکم توسط رزوه ها یا پیچ ها ثابت شده است. به عنوان محبوب ترین و همه کاره ترین مدل در بازار جهانی شیر صنعتی، تعادل کاملی بین قیمت مقرون به صرفه، عملکرد پایدار و تعمیر و نگهداری آسان برقرار می کند.

ویژگی ها و مزایا: این شیر با قیمت متوسط، مقاومت فشار بهتری نسبت به جایگزین های 1PC دارد و آب بندی پایدار را در اکثر محیط های صنعتی حفظ می کند. ساختار دو تکه قابل جدا شدن آن به کارگران این امکان را می دهد که شیر را تا حدی برای تمیز کردن داخلی، جایگزینی هسته توپ و تجدید مهر و موم PTFE جدا کنند که هزینه های نگهداری بعدی را تا حد زیادی کاهش می دهد. ساختار کلی به اندازه کافی مستحکم است تا در برابر ضربه های فشار متوسط ​​مکرر بدون شل شدن مقاومت کند.

محدودیت ها:کمی بزرگتر و سنگین تر از شیرهای توپی 1PC است و برای خطوط لوله با فشار فوق العاده بالا یا سیستم های صنعتی پرخطر با استانداردهای عملیاتی دقیق مناسب نیست.

شرایط کاری قابل اجرا:این به طور گسترده ای در خطوط لوله صنعتی فشار متوسط، حمل و نقل مایعات شیمیایی، سیستم های گرمایش صنعتی، خطوط لوله کمکی نفت و گاز، تجهیزات پردازش مواد غذایی و پروژه های مهندسی معمولی خارج از کشور استفاده می شود. اکثر سفارشات استاندارد بین المللی OEM شیرهای توپی رزوه ای 2PC را به دلیل کیفیت قابل اعتماد و عملکرد هزینه فوق العاده ترجیح می دهند.

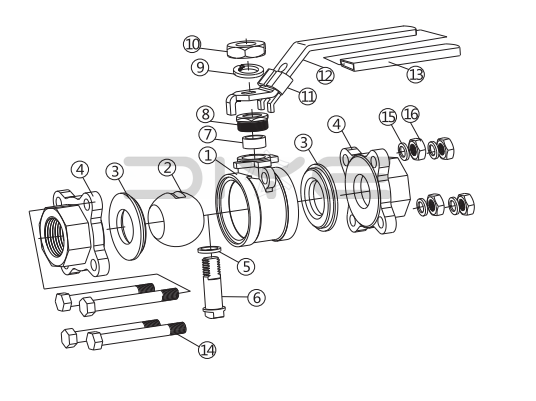

3. شیر توپی رزوه ای 3PC چیست؟

راشیر توپی رزوه ای 3PCاز سه قسمت مستقل مونتاژ می شود: بدنه سوپاپ چپ، بدنه شیر سمت راست و بدنه شیر میانی. هسته توپ و تمام اجزای آب بندی به طور کامل در بدنه میانی محصور شده اند و پیچ و مهره دو طرفه محکمی دارند. این طراحی ساختاری آن را به بالاترین درجه و قابل اطمینان ترین شیر توپی رزوه ای در بازار تبدیل می کند.

ویژگی ها و مزایا:این شیر دارای مقاومت عالی در برابر فشار بالا، قابلیت ضد انفجار و عملکرد نشتی صفر با ساختاری بسیار پایدار است. طراحی هسته توپ کاملا محصور به طور موثری از آسیب اجزای ناشی از ضربه مستقیم متوسط ​​جلوگیری می کند. از جداسازی کامل، تمیز کردن کامل داخلی و تعویض کامل همه لوازم جانبی پشتیبانی می کند و امکان استفاده طولانی مدت مکرر را فراهم می کند. طول عمر کلی آن بسیار بیشتر از شیرهای توپی 1PC و 2PC است.

محدودیت ها:ساختار پیچیده سه تکه منجر به افزایش هزینه های ساخت و قیمت واحد بالاتر می شود. در همین حال، اندازه بزرگتر و وزن سنگین تر در مقایسه با مدل های 1PC و 2PC دارد.

شرایط کاری قابل اجرا:این بهترین انتخاب برای سیستم‌های خط لوله صنعتی پرفشار، با دقت بالا و پرخطر، از جمله مواد شیمیایی خورنده، خطوط لوله بخار با دمای بالا، خطوط انتقال نفت، تجهیزات تولید دارو، تاسیسات صنعتی مداوم و پروژه‌های مهندسی بین‌المللی با استاندارد بالا است.

4. تفاوت اصلی بین شیرهای توپی 1PC / 2PC / 3PC

برای خرید در محل و طراحی مهندسی، کاربران می توانند نوع شیر مناسب را بر اساس فشار واقعی خط لوله، خواص متوسط ​​و نیازهای بعدی تعمیر و نگهداری انتخاب کنند: 1PC: ایده آل برای خطوط لوله کم فشار با رسانه های معمولی غیر خورنده، مناسب برای پروژه هایی با بودجه محدود و بدون نیاز به تعمیر و نگهداری منظم. کیفیت، عملکرد و هزینه را کاملاً متعادل می کند و امکان تعمیر و نگهداری معمولی را فراهم می کند و آن را تبدیل به پرمصرف ترین و رایج ترین نوع شیر توپی رزوه ای می کند.

5. سؤالات متداول برای انتخاب شیر توپی رزوه ای

Q1: کدام نوع برای پروژه های مهندسی صادرات بهتر عمل می کند؟
A: اکثر پروژه های معمولی خارج از کشور شیرهای توپی رزوه ای از جنس استنلس استیل 2PC را انتخاب می کنند. این شیرها با ISO، CE و سایر استانداردهای اصلی بین المللی مطابقت دارند و عملکرد پایدار و قیمت رقابتی دارند. برای پروژه های صنعتی و پرخطر، شیرهای توپی 3PC انتخاب مطمئن تری هستند.

Q2: آیا می توان از شیرهای توپ 1PC برای خطوط لوله شیمیایی استفاده کرد؟

A: شیرهای توپی شماره 1PC فقط برای رسانه های کم فشار و غیر خورنده قابل استفاده هستند. برای مایع و گاز خورنده در صنایع شیمیایی، شیرهای توپی 2PC یا 3PC ساخته شده از فولاد ضد زنگ 304 یا 316 برای اطمینان از عملکرد پایدار الزامی است.

Q3: آیا شیرهای توپی 3PC به نشت صفر می رسند؟

A: شیرهای توپی رزوه ای 3PC درجه یک از طراحی ساختاری کاملاً بسته و لوازم جانبی آب بندی PTFE با دقت بالا استفاده می کنند. آنها می توانند نشت کامل صفر را تحت پرس کاری درجه بندی شده متوجه شوندure، به طور کامل الزامات آب بندی دقیق برای خطوط لوله صنعتی با استاندارد بالا را برآورده می کند.

6. نتیجه گیری

نتیجه‌گیری 1 شیرهای توپی رزوه‌دار PC، 2PC و 3PC به ترتیب با سناریوهای کاربرد خط لوله صنعتی با درجه پایین، متوسط ​​و بالا مطابقت دارند. در انتخاب سوپاپ، بهترین گزینه یک اندازه و مناسب برای همه وجود ندارد، فقط مناسب ترین گزینه برای شرایط کاری واقعی است. Diye Valve طیف کاملی از شیرهای توپی رزوه ای از جنس استنلس استیل 1PC، 2PC و 3PC را در گریدهای فولاد ضد زنگ 304 و 316 ارائه می دهد. همه محصولات ما مطابق با استانداردهای فشار بین المللی هستند، قبل از تحویل تحت آزمایشات فشار و آب بندی دقیق قرار می گیرند و از راه حل های سفارشی برای برآورده کردن نیازهای مختلف تدارکات پروژه جهانی پشتیبانی می کنند.
