فلنج جوش سوکت

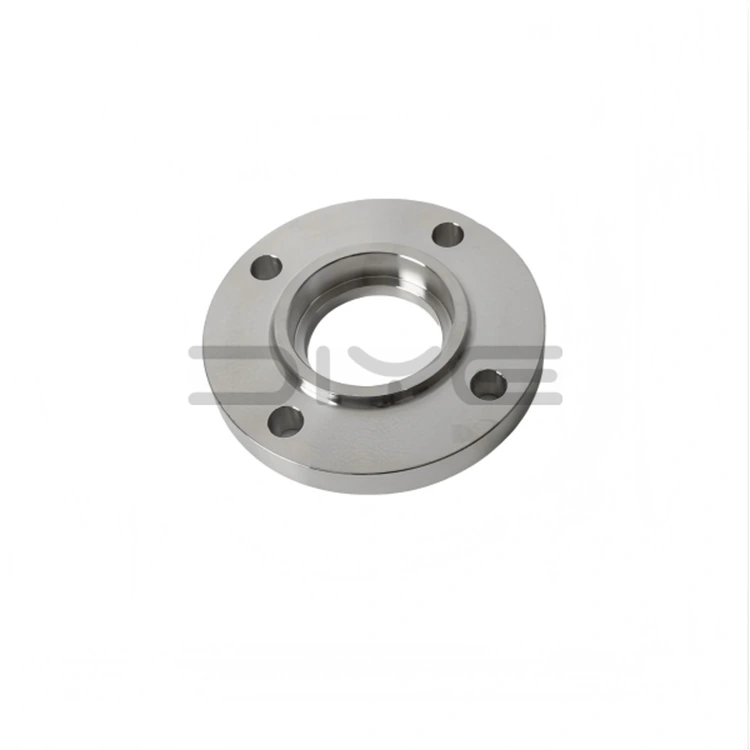

فلنج جوشکاری سوکت یک فلنج آهنگری گردنی با شیار سوکت داخلی در یک انتها است. در حین نصب، لوله فولادی به سوکت وارد شده و با یک جوش فیله خارجی محکم می شود و نیازی به تراشیدن انتهای لوله یا استفاده از صفحه پشتی جوش لب به لب را از بین می برد. این محصولات عمدتاً بر اساس استانداردهای ASME B16.5 تولید می‌شوند که درجه‌بندی فشار از کلاس 150 تا کلاس 2500 را پوشش می‌دهند و آنها را به اتصال قابل جدا شدن ترجیحی برای سیستم‌های لوله‌کشی با قطر کوچک و فشار بالا تبدیل می‌کند.

انواع سطح آب بندی استاندارد

1. RF (Raised Face): نوع اصلی صنعت، سازگار با واشرهای مارپیچی و واشرهای PTFE، مناسب برای شرایط عملیاتی عمومی.

2. RJ (Ring Joint): طراحی شده برای شرایط دمای بسیار بالا و فشار بالا، سازگار با واشرهای حلقه فلزی.

3. MFM (Matching Face): از فرسایش و فشرده شدن واشر جلوگیری می کند و پایداری آب بندی را در شرایط سخت بهبود می بخشد.

اصل کار و فرآیند جوشکاری

1. وارد کردن لوله: لوله را تا زمانی که با پله داخلی تماس پیدا کند، داخل سوکت قرار دهید، سپس کمی جمع کنید تا فاصله انبساط حرارتی ایجاد شود.

2. جوشکاری فیله: جوش های فیله خارجی پیوسته را در محل اتصال دیواره بیرونی لوله و گردن فلنج انجام دهید.

3. آب بندی و کاهش تنش: جوش تثبیت و آب بندی ساختاری را فراهم می کند. فاصله داخلی انبساط حرارتی را جذب می کند و از ترک خوردگی جوش جلوگیری می کند.

4. آزمایش غیر مخرب: جوش را می توان تحت آزمایش نفوذ PT قرار داد تا از عملکرد آب بندی دقیق سیستم های با قطر کوچک اطمینان حاصل شود.

مزایای ساختاری اصلی

1. فلنج جوشی سوکت خود مرکزی: فلنج جوشی سوکت داخلی، تراز خودکار لوله ها را امکان پذیر می کند، نصب را ساده می کند و هم محوری بالا را تضمین می کند.

2. ساختار یکپارچه فورج: طراحی گردن آهنگری یک تکه استحکام عالی و مقاومت فشار پایدار را فراهم می کند.

3. جوشکاری کارآمد و راحت: فقط جوش های فیله خارجی مورد نیاز است که ساخت سریع را ممکن می کند و نیاز به جوشکاری با نفوذ کامل را از بین می برد.

4. حفاظت از تنش حرارتی: یک شکاف انبساط اختصاصی در پایین لوله برای آزاد کردن تنش حرارتی در دمای بالا و جلوگیری از خرابی اتصال ارائه شده است.

مشخصات و گزینه های مواد

1. اندازه‌های استاندارد: عمدتاً DN15–DN50 (NPS 1/2″–2″)، بهینه‌سازی شده برای سیستم‌های فشار بالا با قطر کوچک.

2. رتبه بندی فشار: مشخصات معمول استفاده می شود کلاس 300/600 و بالاتر، مناسب برای شرایط فشار متوسط ​​و بالا.

3. انواع مواد: موجود در فولاد کربنی ASTM A105، فولاد ضد زنگ 304/316L، فولاد آلیاژی و فولاد فورج شده با دمای پایین.

سناریوهای کاربردی و قابلیت های سرویس

فلنج های جوشکاری سوکت DIYE VALVE به طور گسترده در پروژه های نفت و گاز، شیمیایی، تولید برق و پروژه های مهندسی بین المللی استفاده می شود. ما اندازه های استاندارد را در انبار و همچنین راه حل های کاملاً سفارشی برای اندازه های غیر استاندارد و مواد خاص ارائه می دهیم. هر محصول با گزارش بازرسی کیفیت کامل سازنده اصلی، گواهی مواد، داده‌های تشخیص عیب و مجموعه کاملی از اسناد صادراتی ارائه می‌شود که از انطباق کامل با الزامات پروژه‌های مختلف در سراسر جهان اطمینان حاصل می‌کند.

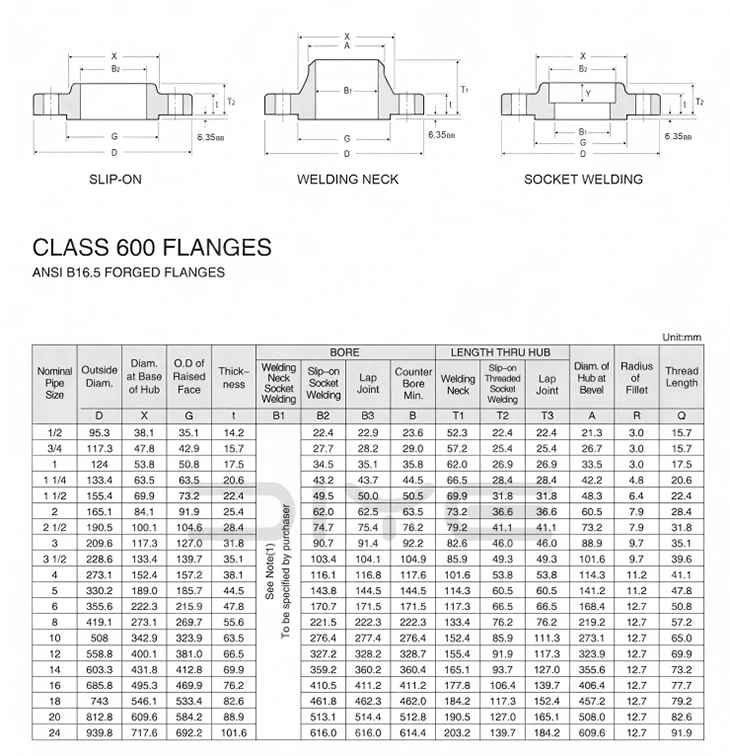

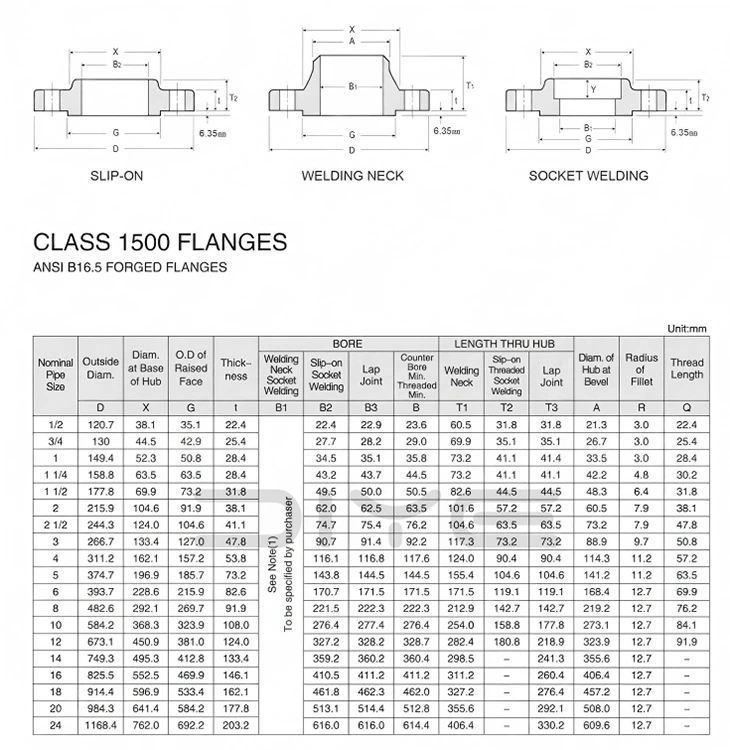

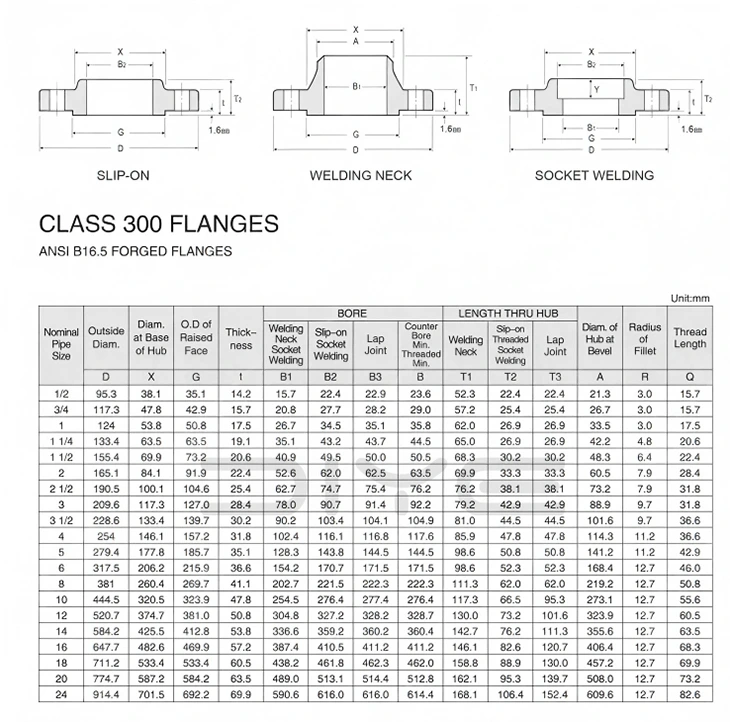

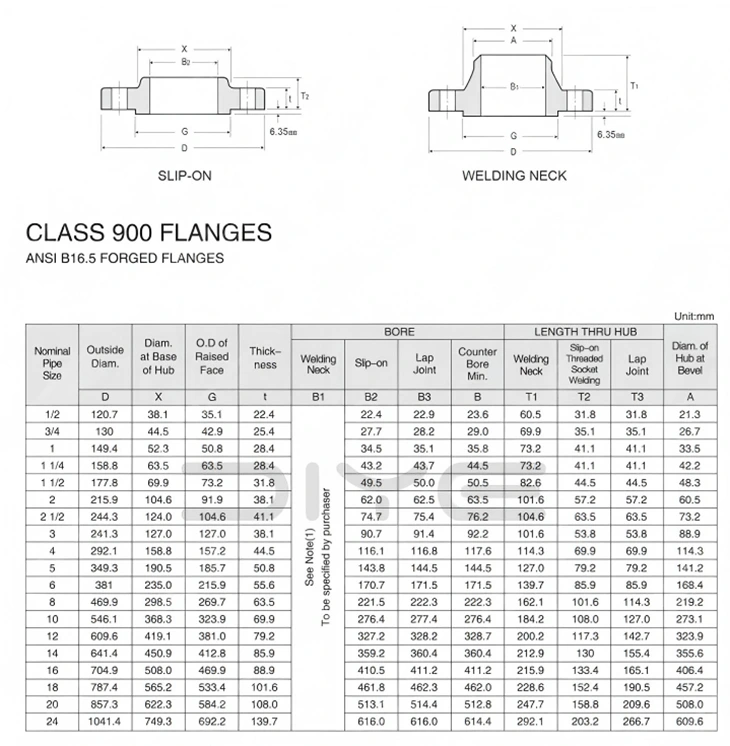

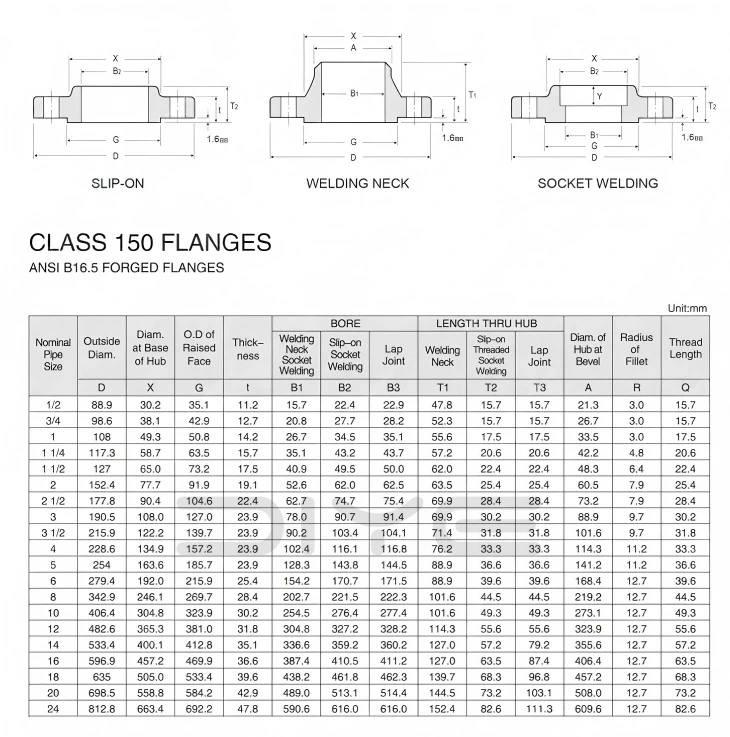

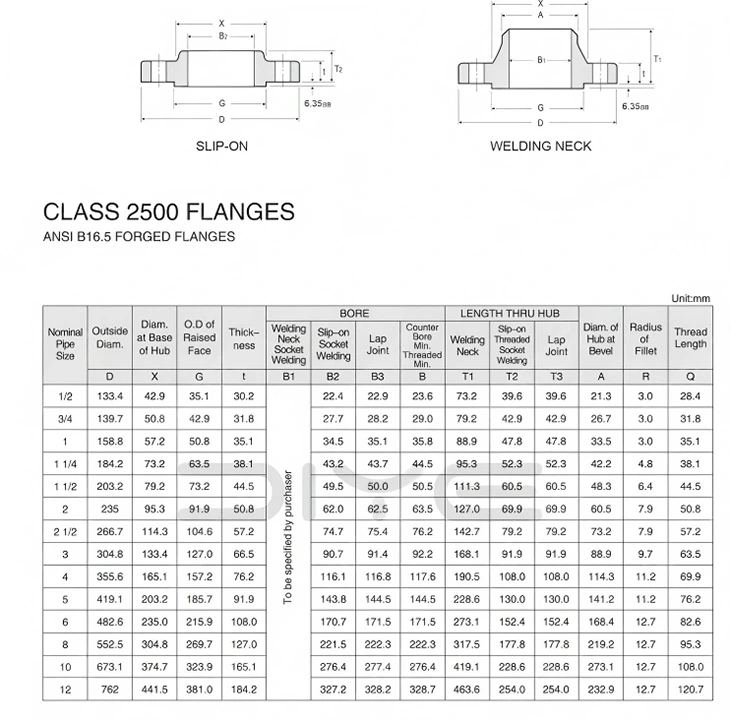

پارامترهای فنی
