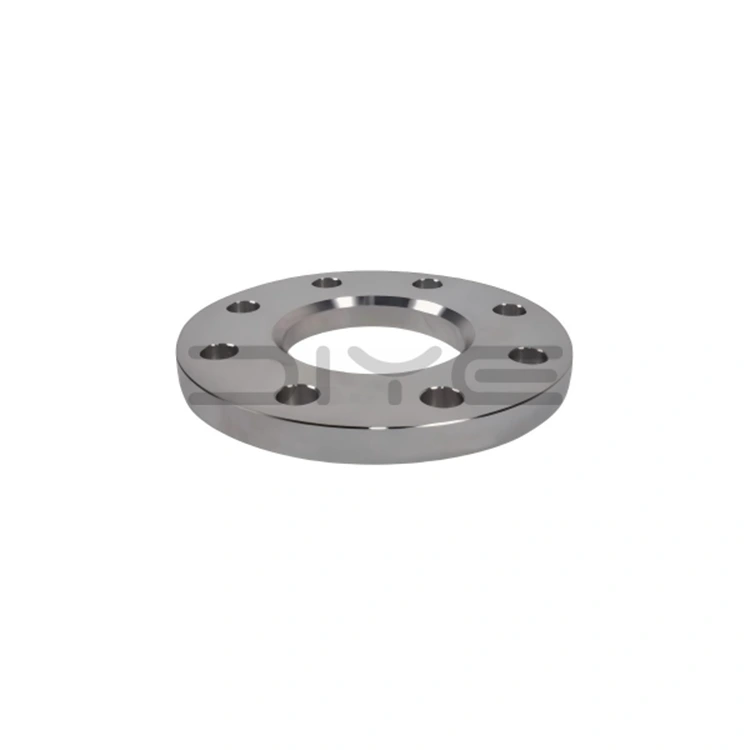

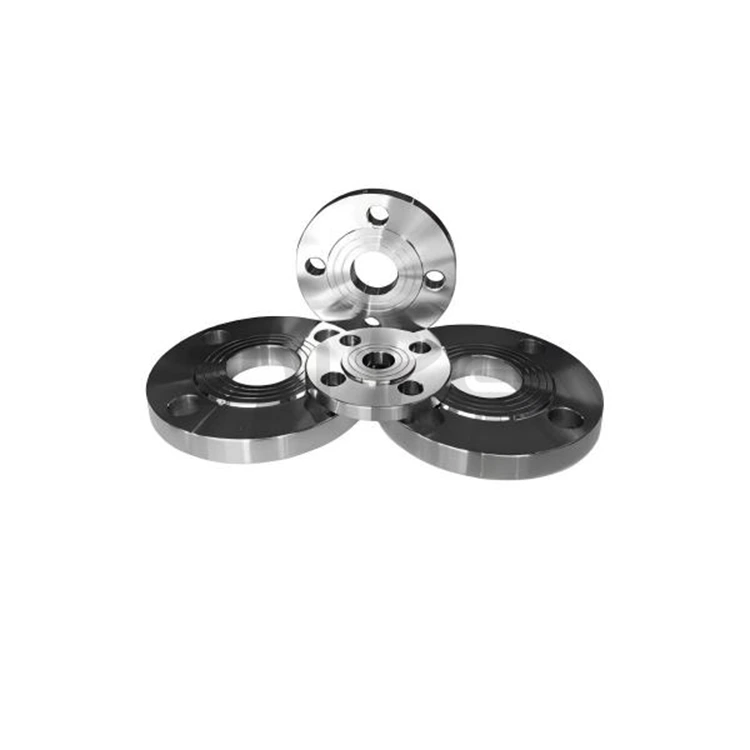

فلنج GOST 12820-80

فلنج GOST 12820-80 ما بر اساس دو سیستم اصلی استاندارد GOST تولید می شود که یک سیستم فنی کامل سازگار با مشخصات خط لوله سنتی روسیه و نسل بعدی را تشکیل می دهد:

1. GOST 12820-80: یک استاندارد کلاسیک مخصوص فلنج های لغزنده فولادی با فشار متوسط ​​و کم، مناسب برای PN 0.1-2.5MPa، DN10-1600، در درجه اول مجهز به سطوح آب بندی RF/FF، که به طور گسترده در خطوط لوله شهری و صنعتی معمولی استفاده می شود.

2. GOST 33259-2015: یک استاندارد اصلی جهانی جدید که جایگزین استاندارد قدیمی می شود، که تمام درجه بندی های فشار (PN1-250) و انواع فلنج ها از جمله لغزنده، گردن جوش، فلنج شل و فلنج کور را پوشش می دهد و نیازهای پروژه های پرفشار و متنوع را برآورده می کند.

پارامترهای اصلی محصول

1. محدوده فشار و قطر

- فشار اسمی (PN): 6 سطح (PN0.1، 0.25، 0.6، 1، 1.6، 2.5)، پوشش شرایط کاری از 0.1 تا 2.5 مگاپاسکال.

- قطر اسمی (DN): DN10-1600 (½ "-64")، مطابق با مشخصات اصلی لوله کشی صنعتی.

2. نوع سطح آب بندی

- نوع استاندارد: RF (صورت برجسته، نوع 02) با خط آب، زبری Ra≤3.2μm. FF (Flat Face، نوع 01) همسطح با صفحه فلنج.

- انواع اختیاری: MFM (صورت برجسته)، TG (زبان و شیار)، مناسب برای محیط های پرفشار/خورنده.

3. انتخاب مواد

از استانداردهای اصلی روسی و مواد معادل بین المللی مطابق با استاندارد GOST 12816-80 استفاده می کند:

- فولاد ضد زنگ: 08X18H10 (304)، 10X17H13M2T (316L)، 12X18H10T (321);

- فولاد کربنی: St20, St35; فولاد کم آلیاژ: 16Mn.

تولید و تضمین کیفیت

1. کنترل تولید

- دقت ابعادی، از جمله قطر بیرونی، قطر داخلی، فاصله مرکز سوراخ پیچ، ضخامت و ارتفاع سطح آب بندی، به شدت به جداول استاندارد پایبند است.

- فرآیندهای پیشرفته ماشینکاری و آهنگری CNC عملکرد پایدار محصول و قوام بالا را تضمین می کند.

2. بازرسی کیفیت

- بازرسی کامل: بازرسی بصری، اندازه گیری ابعادی و تست هیدرواستاتیک فشار اسمی 1.5 برابر.

- گواهینامه کامل: گواهی مواد GOST، گواهینامه EAC و گزارش بازرسی کیفیت برای هر دسته ارائه می شود.

پوشش نوع فلنج:

1. 01: فلنج صفحه تخت (PL، GOST 12820-80 نوع هسته)

2. 02: فلنج سوکت (SO)

3. 03: فلنج شل (LJ)

4. 04: فلنج لب به لب شل (LJ)

5. 05: فلنج لب به لب (WN، مطابق با GOST 12821-80)

6. 06: فلنج کور (BL)

سفارشی سازی و خدمات پشتیبانی:

1. سفارشی سازی غیر استاندارد: اندازه، مواد و سطح آب بندی را می توان با توجه به نقشه های پروژه سفارشی کرد.

2. عرضه یک مرحله ای: اتصال دهنده ها و مهر و موم های GOST را فراهم می کند، فرآیند خرید را ساده می کند و سازگاری را تضمین می کند.

3. سازگاری بازار: محصولات به طور کامل با استانداردهای بازار روسیه و کشورهای مستقل مشترک المنافع مطابقت دارند، مناسب برای پروژه های بلند مدت و همکاری تجارت خارجی.

فلنج DIYE VALVE GOST 12820-80 ترکیبی از تولید حرفه ای، انطباق استاندارد و کیفیت قابل اعتماد است و آن را به محصولی مطلوب برای اتصالات خط لوله فشار کم و متوسط ​​در بازارهای روسیه، کشورهای مستقل مشترک المنافع و آسیای مرکزی تبدیل می کند. ما در درجه اول به اصول کیفیت و در درجه اول به مشتری پایبند هستیم و تامین پایدار و پشتیبانی فنی را برای شرکای جهانی خود ارائه می دهیم.

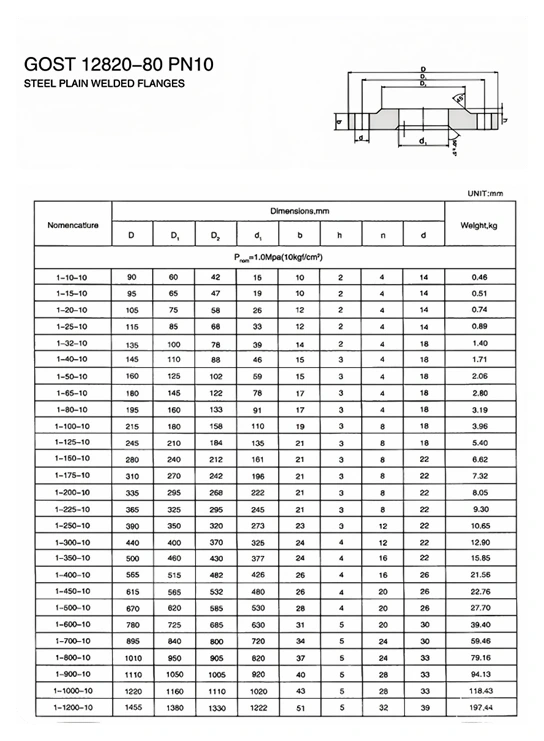

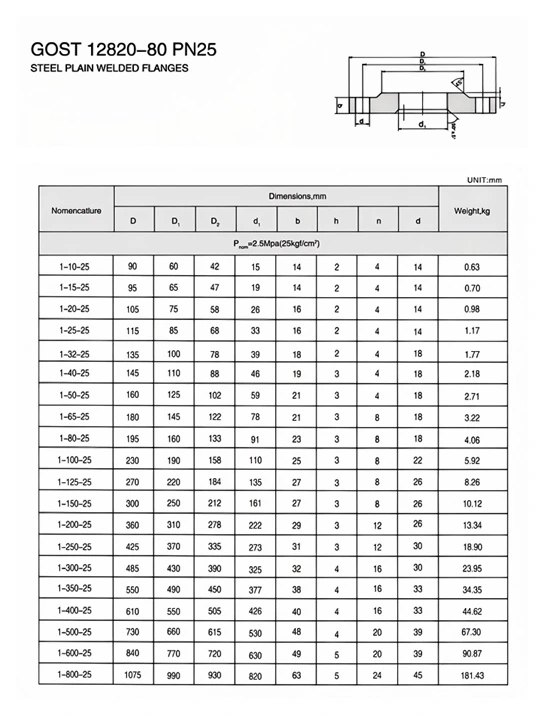

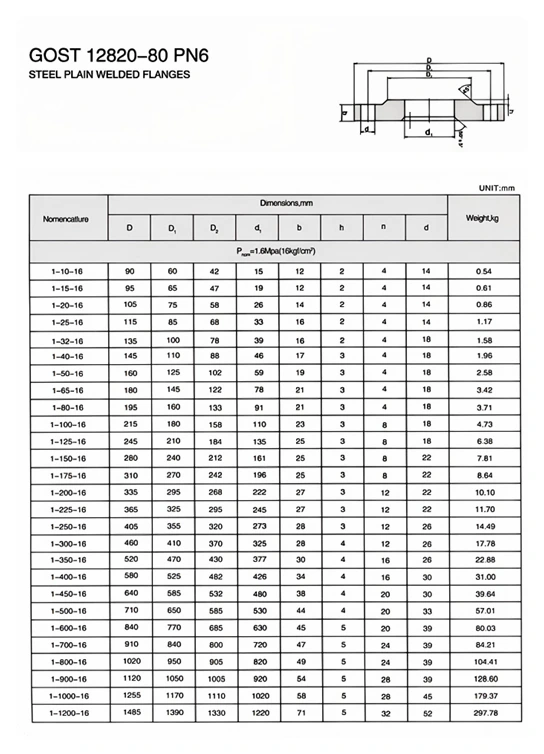

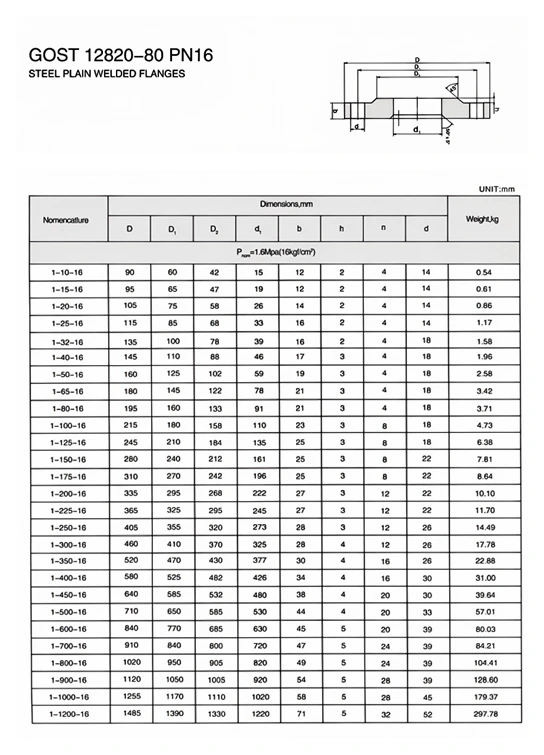

مشخصات فنی

سوالات متداول

س: استانداردهای اصلی رایج برای فلنج های GOST 12820-80 چیست؟

A: GOST 12820-80 یک استاندارد قدیمی کلاسیک است که در فلنج های لغزنده فولادی فشار متوسط ​​و کم تخصص دارد. GOST 33259-2015 نسخه جدیدی از استاندارد اصلی عمومی است که به طور کامل جایگزین سیستم قدیمی می شود، تمام سطوح فشار و انواع فلنج ها را پوشش می دهد و با شرکت های مدرن روسیه و پروژه های صدور گواهینامه EAC متصل می شود.

س: آیا می توان دو استاندارد را جایگزین کرد و به یکدیگر متصل کرد؟

A: اندازه های معمولی سازگار هستند، اما برای پارامترهای فشار بالا، سطح آب بندی، ضخامت دیوار و پارامترهای پیچ، GOST 33259-2015 غالب است. GOST 12820-80 را می توان برای تعمیر و نگهداری تجهیزات قدیمی استفاده کرد و استاندارد جدید 2015 باید برای پروژه های ساختمانی جدید اجرا شود.

س: چگونه بین فلنج های لغزنده GOST و فلنج های گردن جوشی انتخاب کنیم؟

A: فلنج های لغزنده GOST 12820-80 برای دمای معمولی، فشار متوسط ​​و پایین، تامین آب عمومی و خطوط لوله زهکشی / فرآیند مناسب هستند. فلنج های گردن جوش GOST 33259-2015 مقاوم در برابر دما و فشار بالا، ضد لرزش هستند و برای نفت و گاز، صنایع شیمیایی، بخار اصلی و سایر خطوط لوله پرخطر استفاده می شوند.

س: انواع سطح آب بندی رایج فلنج های GOST 12820-80 چیست؟

A: RF (صورت برجسته، رایج ترین مورد استفاده)، FF (صورت صاف)، MFM (صورت مرد-زن)، TG (صورت زبانه و شیار)، RJ (صورت مفصل حلقه، پیکربندی پیشرفته استاندارد جدید، اختصاص داده شده به آب بندی فلزی در دمای بالا و فشار بالا).

س: چه خطوط لوله و پیچ و مهره هایی با فلنج های GOST 12820-80 مطابقت دارند؟

A: با لوله های فولادی استاندارد GOST و پیچ و مهره های مخصوص GOST مطابقت دارد. واشرها از واشرهای لاستیکی استاندارد GOST، واشرهای مارپیچی زخمی و واشرهای حلقه فلزی انتخاب می شوند. مجموعه کامل تطبیق از نشت جلوگیری می کند.
