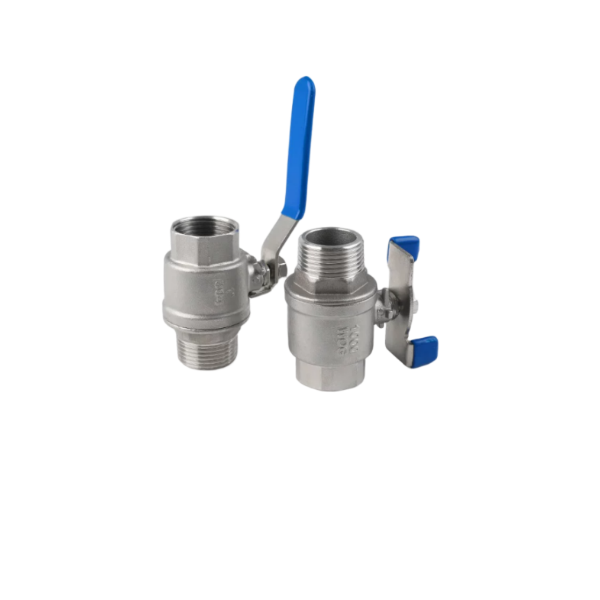

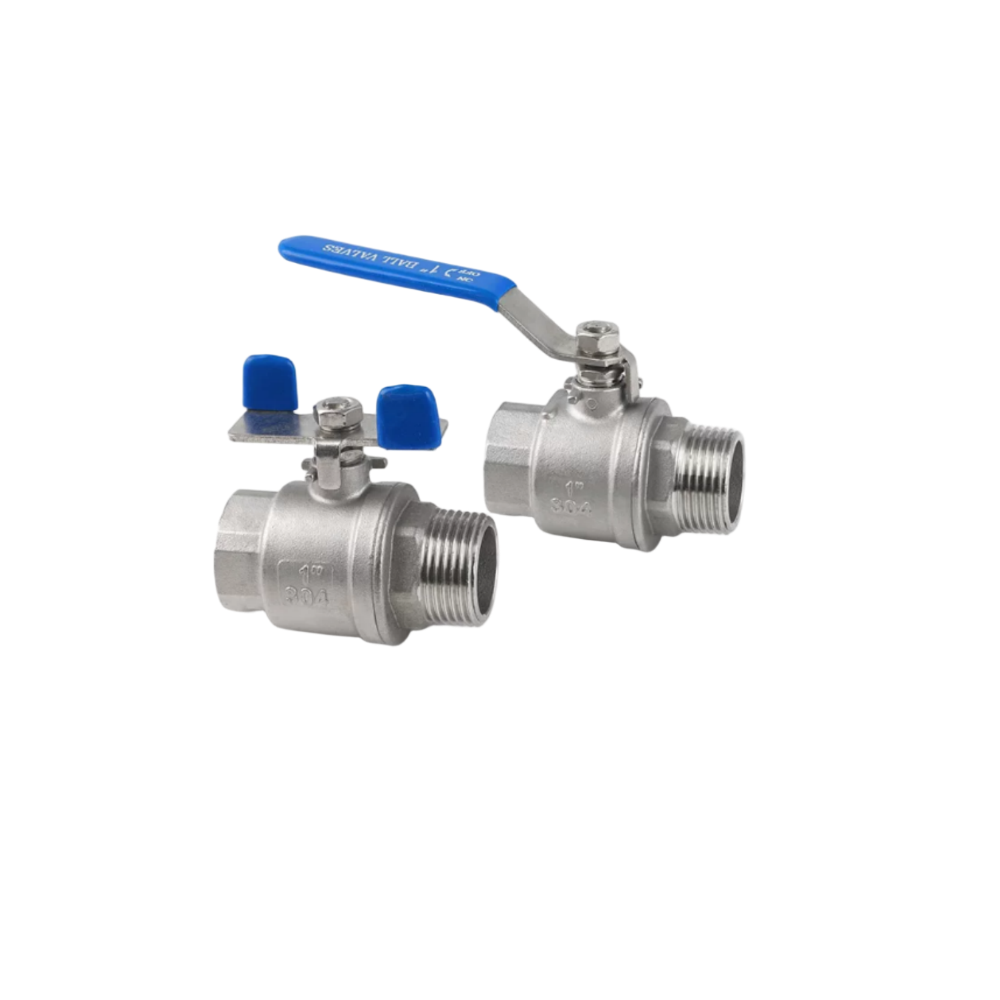

شیر توپی نخی زن دو تکه

بررسی اجمالی محصول

این شیر توپی زن دو تکه رزوه ای از ساختار دو تکه جعلی ساخته شده است که دارای انتهای رزوه ای نر و ماده در هر دو طرف است. بدون نیاز به جوش یا فلنج، امکان نصب سریع در محل را برای خطوط لوله با سوراخ کوچک فراهم می کند. شیر توپی زن دو تکه دارای ساختار محکم و مقاومت در برابر فشار پایدار است که به طور گسترده در صنایع سبک، تهویه مطبوع، تامین آب و خطوط لوله زهکشی استفاده می شود و به عنوان یک دریچه قطع کننده سیال دستی محبوب برای پروژه های صادراتی عمل می کند.

اصل کار

شیر توپی زن دو تکه رزوه ای نر جریان سیال را با چرخش 90 درجه یک چهارم چرخش توپ داخلی که توسط ساقه هدایت می شود کنترل می کند. هنگامی که سوراخ توپ با جهت خط لوله هماهنگ می شود، رسانه آزادانه جریان می یابد. پس از چرخش 90 درجه، سطح توپ به شدت روی صندلی فشار می‌آورد تا مایع را مسدود کند و حباب بسته شود. طراحی ربع دور، عملیات روشن و خاموش کردن ساده و سریع را امکان پذیر می کند.

مقدمه مواد

بدنه شیر از فولاد ضد زنگ با کیفیت بالا SS304 / SS316 با ماشینکاری CNC، ضخامت دیواره یکنواخت، مقاومت در برابر فشار خوب و محافظت در برابر زنگ‌زدگی ساخته شده است. گلوله و ساقه فولادی ضد زنگ دقیق تراش خورده، مقاوم در برابر سایش و ضد پارگی هستند. صندلی استاندارد PTFE مقاوم در برابر دما و مقاوم در برابر خوردگی ضعیف با ضریب اصطکاک کم است که عملکرد آب بندی قابل اعتماد بلندمدت شیر ​​توپی دو تکه نر ماده را تضمین می کند.

مزایا

1.ساختار فشرده و سبک: بدنه دو تکه، اندازه کوچک و وزن سبک برای صرفه جویی در فضای نصب لوله کشی.

2.نصب آسان و سریع: انتهای رزوه ای نر و ماده مستقیماً بدون جوشکاری به لوله ها متصل می شوند تا هزینه ساخت را کاهش دهند.

3.مقاومت در برابر خوردگی عالی: بدنه فولادی ضد زنگ فورج مقاوم در برابر زنگ زدگی، سازگار با آب، گاز، روغن و چند رسانه.

4.عملکرد آب بندی عالی: توپ کاملاً منطبق با صندلی نرم PTFE، خاموشی محکم حباب را ارائه می دهد.

5.عملکرد صاف و سریع: طراحی ربع دور 90 درجه با گشتاور کم، مناسب برای باز و بسته شدن مکرر.

6.کاربرد گسترده و مقرون به صرفه: مناسب برای تامین آب، HVAC و خطوط لوله صنعت سبک. شیر توپی رزوه ای زن دو تکه یک شیر ارجح برای سیستم های لوله کشی عمومی صنعتی است.

پارامترهای فنی

سوالات متداول

Q1: شیر توپی دو تکه رزوه زن نر از چه نوع اتصالی استفاده می کند؟

A: اتصال نخ نر و ماده. اندازه های رایج از 1/4 اینچ تا 2 اینچ برای مونتاژ و جداسازی آسان در لوله های با سوراخ کوچک متغیر است.

Q2: چگونه بین SS304 و SS316 انتخاب کنیم؟

A: SS304 برای آب، گاز و روغن معمولی. SS316 برای آب دریا و محیط های کمی خورنده برای مقاومت در برابر خوردگی بهتر توصیه می شود.

Q3: آیا می توان شیر توپی زن دو تکه رزوه ای را با محرک نصب کرد؟

پاسخ: بله، با پد نصب استاندارد ارائه می شود که می تواند با محرک های پنوماتیک یا الکتریکی برای کنترل خودکار نصب شود.

Q4: محدوده دمای صندلی PTFE چیست؟

A: صندلی استاندارد PTFE از -20 ℃ تا 180 ℃ کار می کند، اکثر شرایط کاری عمومی را برآورده می کند.

Q5: آیا می توانید خدمات سفارشی برای سفارشات صادراتی ارائه دهید؟

A: بله، اندازه های سفارشی، دسته قابل قفل، بسته بندی و اسناد صادرات در دسترس هستند.
