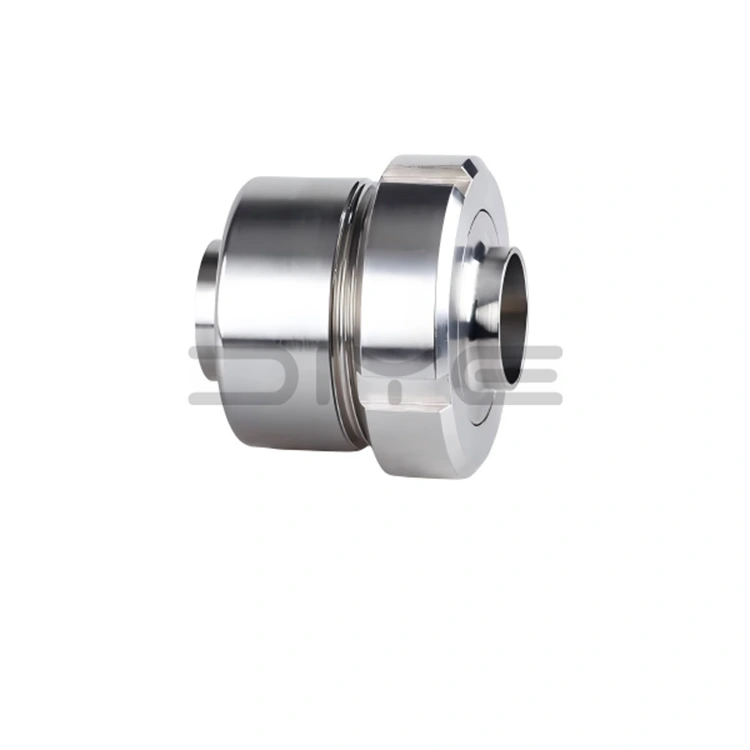

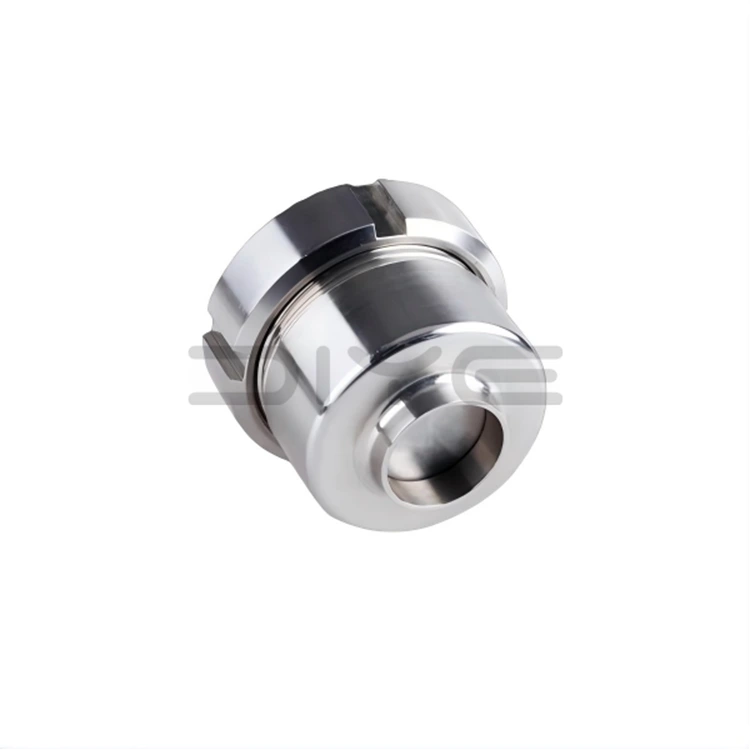

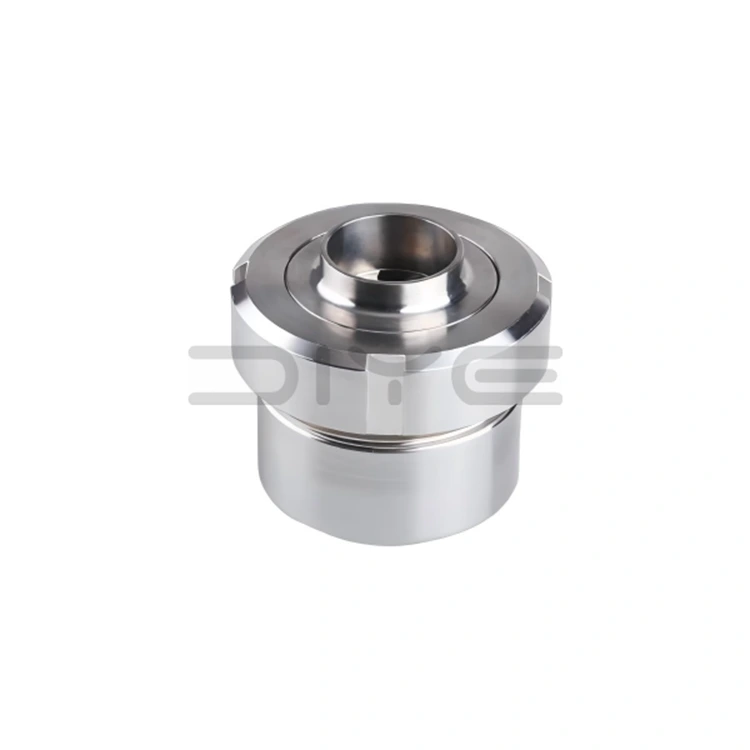

شیر چک اتحادیه بهداشتی

سوپاپ DIYE VALVE Sanitary Union Check Valve یک شیر چک با کارایی بالا است که به طور خاص برای محیط های لوله کشی بهداشتی طراحی شده است. ساختار ابتکاری اسپلیت یونیون آن امکان نصب، جداسازی و نگهداری سریع را بدون ایجاد وقفه در کل سیستم لوله‌کشی فراهم می‌کند.

ما خدمات سفارشی سازی انعطاف پذیری را برای رفع نیازهای مختلف پروژه ارائه می دهیم:

1. اندازه های غیر استاندارد برای انطباق با طرح های مختلف لوله کشی

2. روش های اتصال چندگانه: گیره های اتصال، رزوه های اتحادیه، فلنج های اتحادیه

3. پرداخت سطحی پیشرفته برای بهبود استانداردهای بهداشتی. همه محصولات با استانداردهای بهداشتی بین المللی مانند 3A، DIN، SMS، ISO و IDF مطابقت دارند و عملکرد ایمن و سازگار در صنایع مختلف با تمیزی بالا را تضمین می کنند.

طراحی سازه و مزایای هسته

1. Split-Type Union Design

شیر چک اتحادیه بهداشتی از پنج جزء اصلی تشکیل شده است: بدنه شیر، اتصال اتصال، دیسک سوپاپ، فنر و آب بندی. طراحی منحصر به فرد اتحادیه از نوع تقسیم سه مزیت اصلی را ارائه می دهد:

- جداسازی سریع: نیاز به حذف کل شیر از خط لوله را از بین می برد و زمان نگهداری را تا 50 درصد در مقایسه با شیرهای چک جوش داده شده سنتی کاهش می دهد.

- تمیز کردن عمیق: امکان تماس مستقیم با اجزای داخلی را برای استریل کردن کامل، سازگار با فرآیندهای تمیز کردن CIP/SIP.

- تعویض قطعات کارآمد: امکان تعویض سریع قطعات آسیب پذیر را فراهم می کند و زمان خرابی خطوط تولید مداوم را به حداقل می رساند.

این طراحی دقیقاً به نقاط درد اصلی شرایط عملیاتی بهداشتی می‌پردازد، هزینه‌های نگهداری را کاهش می‌دهد و تداوم تولید را تضمین می‌کند.

2. آب بندی دقیق

از طریق ماشینکاری دقیق CNC، تمام اجزا از نظر ابعادی متحمل هستند و دقیقاً در یک راستا قرار می گیرند، به این ترتیب:

- تناسب محکم بین دیسک شیر و سطح آب بندی، مطابق با استانداردهای نشتی صفر کلاس VI.

- فنرهای با خاصیت ارتجاعی با درجه مواد غذایی واکنش سریعی را ارائه می دهند و در صورت جریان برگشتی بسته شدن آنی را تضمین می کنند.

اصل کار:

جریان رو به جلو ← دیسک شیر به طور خودکار باز می شود و جریان روان را تضمین می کند.

جریان معکوس → نیروی فنر و فشار برگشتی با هم کار می کنند تا فوراً دیسک شیر را ببندند.

این مکانیسم عمل دوگانه به طور کامل خطر برگشت را از بین می برد، از آلودگی متقابل باکتری ها جلوگیری می کند و نیازهای سختگیرانه صنایع لبنی، نوشیدنی و داروسازی را برآورده می کند.

استانداردهای مواد و بهداشت

برای برآوردن الزامات بهداشتی دقیق، تمام اجزای تماس با مایع از فولاد ضد زنگ با کیفیت بالا ساخته شده اند:

سطح داخلی فوق العاده صاف تجمع باقی مانده را کاهش می دهد، از تمیز کردن کارآمد CIP/SIP پشتیبانی می کند، خطر رشد میکروبی را کاهش می دهد و با قوانین GMP و ایمنی مواد غذایی مطابقت دارد.

پارامترهای فنی

مورد کاربردی کاربردی

1. چالش های پیش رو

یک کارخانه فرآوری لبنیات با اندازه متوسط ​​در اروپا اغلب خطرات آلودگی ناشی از جریان برگشتی را در خطوط لوله تحویل شیر خود تجربه می کرد. شیرهای چک سنتی جوش داده شده دارای مناطق مرده تمیزکننده بودند که برای تعمیر و نگهداری نیاز به بسته شدن کامل خط لوله داشتند. هر جلسه تعمیر و نگهداری منجر به متوسط ​​زمان توقف 8 ساعت می شود که به طور بالقوه باعث از دست دادن محصول در دوره های اوج مصرف می شود.

2.Solution

این کارخانه هر سه خط تولید پاستوریزه و پر کردن را به DIYE VALVE Sanitary Union Check Valve ارتقا داد (DN50، مواد SUS316L، پولیش الکتریکی، Ra ≤ 0.8 میکرومتر).

3. نتایج برنامه

- راندمان تعمیر و نگهداری بهبود یافته: طراحی سریع رهاسازی اتحادیه، زمان تعمیر و نگهداری را تا 50% (از 8 ساعت به 4 ساعت) کاهش می دهد و زمان خرابی را حذف می کند.

- انطباق با بهداشت: سطوح جلا داده شده استاندارد 3A تجمع باقیمانده را از بین می برد و از انحراف صفر در تمام ممیزی های نظارتی اطمینان حاصل می کند.

- حذف کامل آلودگی: مهر و موم های بدون نشتی خطرات جریان برگشتی را از بین می برند و ایمنی شیر و قوام محصول را تضمین می کنند.

- صرفه جویی قابل توجه در هزینه: کار تعمیر و نگهداری سالانه و تلفات خرابی را تا حدود 12000 یورو کاهش می دهد.

در حال حاضر، این کارخانه از محصولات DIYE VALVE در تمام سناریوهای جلوگیری از جریان برگشتی استفاده می کند و قصد دارد این را به خطوط تولید بیشتری گسترش دهد.

چرا شیر DIYE را انتخاب کنید؟

1. CNC Precision Manufacturing: تلورانس های ثابت و عملکرد پایدار در هر محصول، مجهز به سیستم کنترل کیفیت داخلی.

2. آزمایش مواد دقیق: مواد فولادی ضد زنگ کاملاً قابل ردیابی هستند و گزارش های گواهی مواد برای هر دسته ارائه می شود.

3. مهندسی سفارشی: راه حل هایی برای ابعاد سفارشی، عملیات سطحی و روش های اتصال می تواند برای نیازهای غیر استاندارد ارائه شود.

4. تجربه جهانی صنعت: مطالعات موردی بالغ در صنایع غذایی، لبنیات، نوشیدنی و داروسازی، با مشارکت طولانی مدت با مشتریان در سراسر اروپا، آسیا و آمریکا.

DIYE VALVE Sanitary Union Check Valve یک راه حل بهداشتی بسیار کارآمد است که برای نیازهای شدید صنعت تمیز کردن مدرن طراحی شده است. با ساختار مفصل آزادسازی سریع، مهر و موم دقیق بدون نشت و انطباق با استانداردهای بین المللی، به یک جزء اصلی تبدیل می شود که یکپارچگی محصول را تضمین می کند و قابلیت اطمینان عملیاتی را افزایش می دهد.

DIYE VALVE به عنوان یک تولید کننده پیشرو و تامین کننده قابل اعتماد در چین، مزایای تولید مستقل خود را با خدمات جهانی ترکیب می کند تا محصولاتی را ارائه دهد که عملکرد، بهداشت و مقرون به صرفه بودن را برای سناریوهای کنترل مایع حیاتی متعادل می کند و به مشتریان کمک می کند از فرآیندهای تولید خود محافظت کنند و استانداردهای سیستم بهداشتی را بهبود بخشند.
