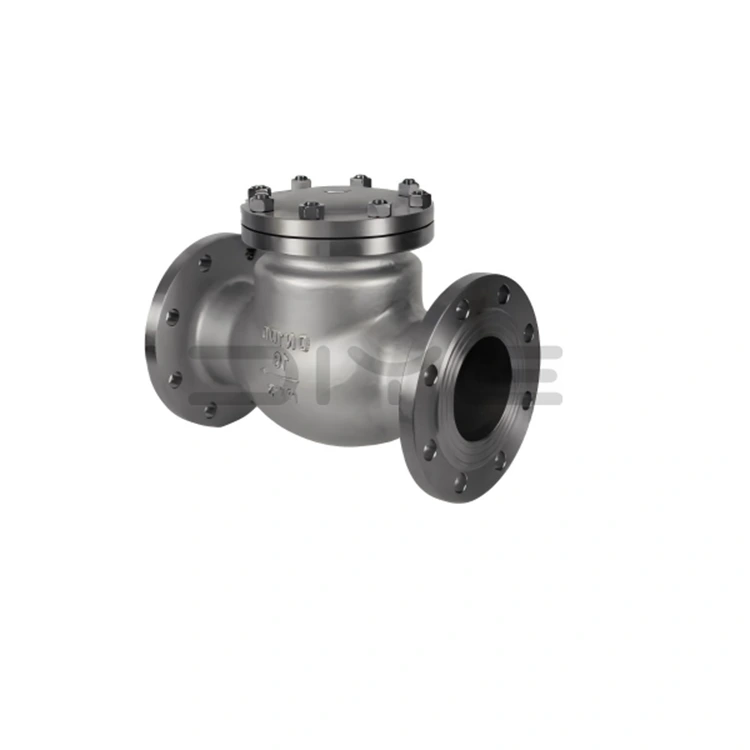

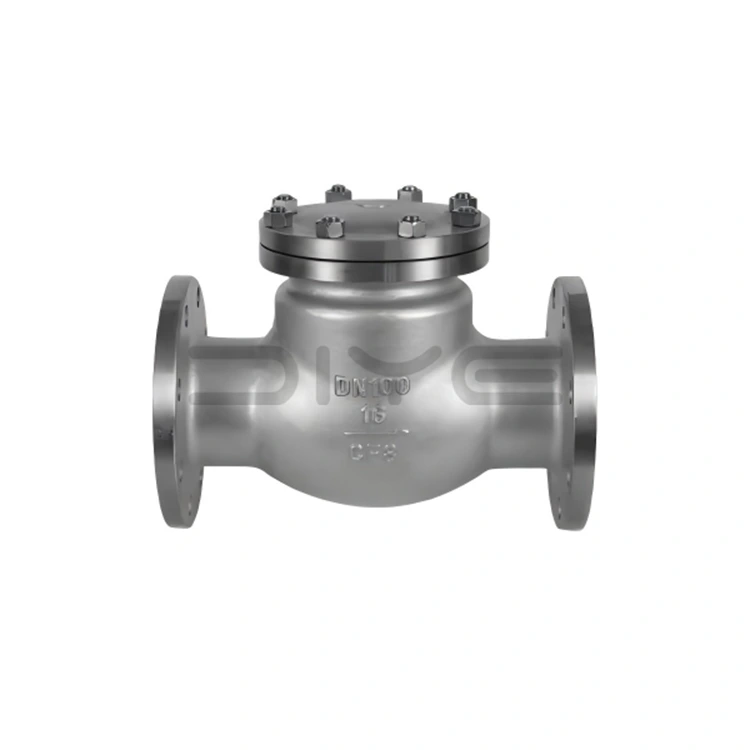

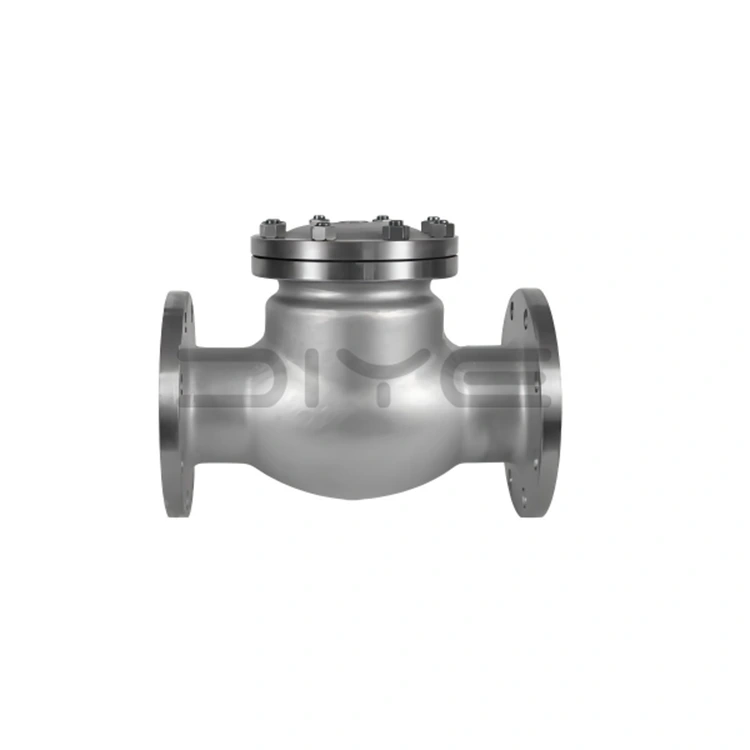

شیرهای چک فلنج دار DIN Swing

DIYE DIN Swing Flanged Check Valves شیرهای اتوماتیک با طراحی دقیقی هستند که به طور کامل با استانداردهای اصلی آلمان از جمله DIN 3356، DIN 3202 و DIN EN 1092-1 مطابقت دارند. دریچه ها به طور مستقل بر اساس فشار محیط کار می کنند و نیازی به محرک خارجی ندارند. آنها یک مکانیسم قابل اعتماد و بدون نیاز به تعمیر و نگهداری ارائه می کنند که از عواقب فاجعه بار ناشی از جریان برگشتی جلوگیری می کند و از زیرساخت های خط لوله حیاتی محافظت می کند.

اصل کار و توابع اصلی

1. عملیات خودکار

دیسک شیر چک فلنج دار DIN Swing تحت فشار محیط رو به جلو آزادانه باز می شود. هنگامی که سیستم متوقف می شود، فشار را کاهش می دهد، یا تمایل به جریان برگشتی را تجربه می کند، دیسک سوپاپ بلافاصله تحت وزن خود و فشار برگشت جریان معکوس بسته می شود.

2. توابع حفاظت از هسته

- جلوگیری از جریان برگشتی: یک مهر و موم محکم ایجاد می کند و از جریان معکوس محیط جلوگیری می کند.

- کاهش چکش آب: شوک هیدرولیکی را جذب می کند و فشار روی خطوط لوله و تجهیزات را به میزان قابل توجهی کاهش می دهد.

- حفاظت سیستم: از پمپ ها، کمپرسورها، مخازن تحت فشار و مبدل های حرارتی در برابر آسیب ناشی از ضربه های فشار معکوس محافظت می کند.

ویژگی های طراحی و پارامترهای فنی

1 روش و استانداردهای اتصال

از اتصالات فلنج استاندارد DIN استفاده می کند که نصب و نگهداری را ساده می کند. طول سازه کاملاً از استاندارد DIN 3202 پیروی می کند.

2 کاربرد و تطبیق پذیری گسترده

شیرهای چک فلنج دار DIN Swing کل محدوده قطرها از DN15 تا DN1000 را پوشش می دهند. رتبه بندی فشار شامل PN10، PN16، PN25، PN40، PN63 و PN100 است که نیازهای متنوع شبکه های لوله کشی فشار پایین تا سیستم های فرآیند صنعتی فشار بالا را برآورده می کند.

3 ساختار برتر

کانال های جریان با دقت طراحی شده افت فشار را به حداقل می رساند. سطوح آب بندی با دقت بالا حتی تحت نوسانات فشار و شرایط رسانه های مختلف، آب بندی محکم و قابل اعتماد را تضمین می کند.

4. سازگاری رسانه ها

مناسب برای آب، بخار، فرآورده های نفتی و محیط های مختلف اسیدی، قلیایی و خورنده.

سناریوهای کاربردی و پوشش بازار

شیرهای چک فلنج دار DIN Swing ما محصول ارجح برای سیستم های لوله کشی استاندارد آلمان در اروپا و در سطح جهانی هستند که از کنترل جریان یک طرفه پایدار در چندین صنعت پر تقاضا، از جمله:

1. صنایع پتروشیمی و فرآوری شیمیایی

2. صنعت تولید برق (انرژی حرارتی و هسته ای)

3. متالورژی و صنعت معدن

4. صنعت آبرسانی و زهکشی شهری

5. مهندسی HVAC، گاز، و دریایی

6. پروژه های مهندسی صادرات استاندارد بین المللی اروپا

تولید و تضمین کیفیت

1. صلاحیت ها و تجربه حرفه ای: DIYE VALVE با بهره گیری از تخصص عمیق در صنعت، به تولید انبوه تمام مشخصات شیر ​​چک DIN دست می یابد و کیفیت پایدار و قابل اعتماد را تضمین می کند.

2. مطابقت با استانداردهای معتبر: هر شیر از مواد استاندارد آلمانی، فرآیندهای آهنگری دقیق استفاده می کند و تحت آزمایش فشار دقیق قرار می گیرد.

3. ضمانت یکپارچگی: ما گزارش های کامل تست مواد (MTR) و داده های تست فشار کارخانه را برای هر سفارش ارائه می دهیم و از قابلیت ردیابی و انطباق کامل در کل فرآیند اطمینان می دهیم.

4. راه حل های سفارشی: علاوه بر محصولات استاندارد، ما به طور حرفه ای خدمات شیر ​​سفارشی را با استفاده از مواد خاص و اندازه های غیر استاندارد ارائه می دهیم و راه حل های تامین یک مرحله ای را برای پروژه های مهندسی پیچیده اروپایی و بین المللی ارائه می دهیم.

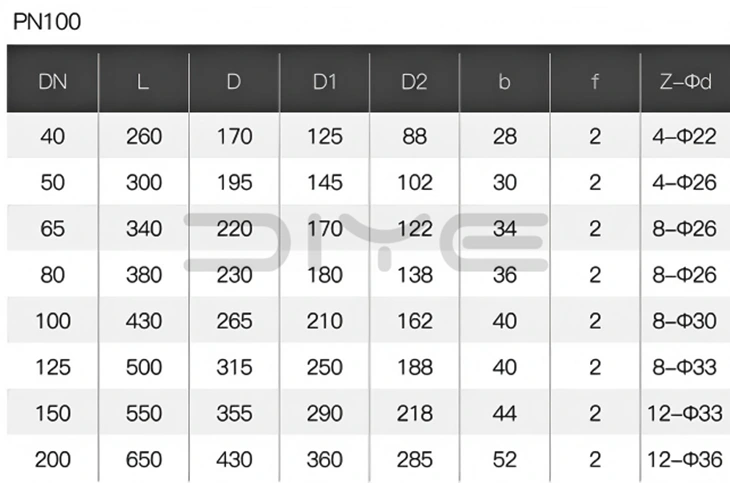

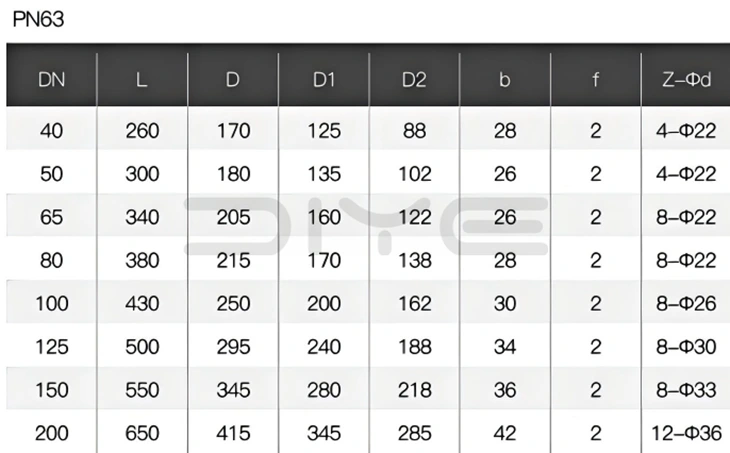

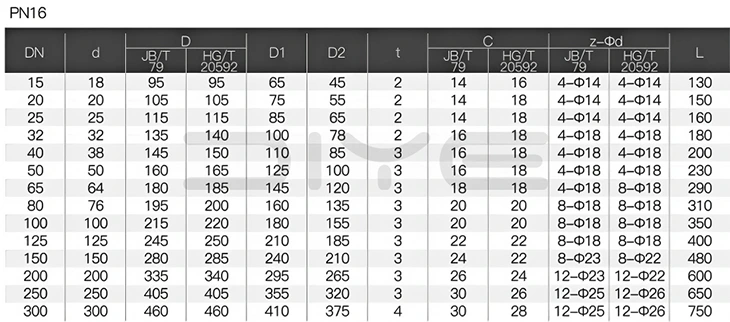

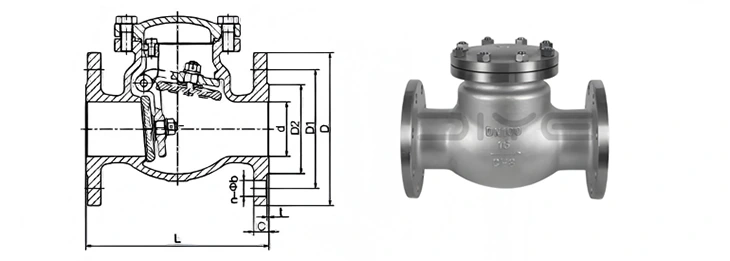

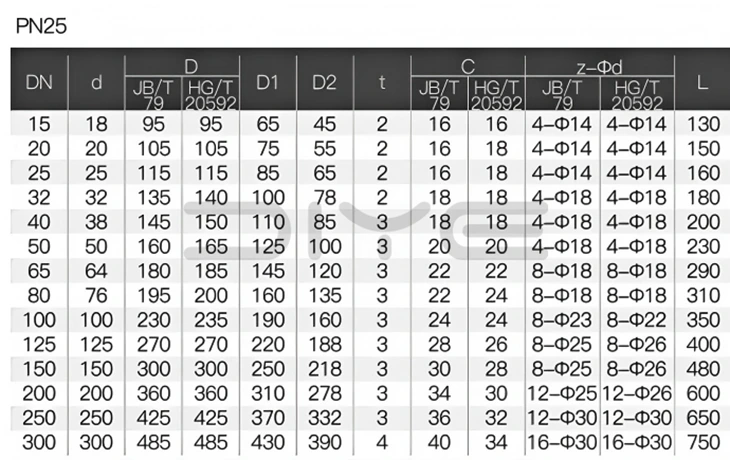

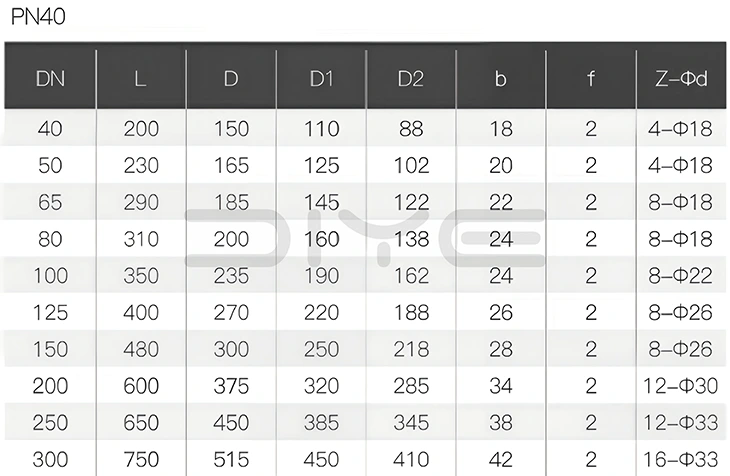

نقشه های فنی

سوالات متداول

س: شیرهای چک فلنج دار DIN Swing با چه استانداردهای اصلی مطابقت دارند؟

پاسخ: آنها عمدتاً از DIN 3205، DIN 3206، DIN 3207، DIN 3351، و DIN 3352 پیروی می کنند. برای اتصال فلنج، DIN EN 1090 / DIN EN 1091 / DIN EN 1092 را اجرا می کنند، و از تطابق کامل و قابلیت تعویض گاز، خطوط لوله و قابلیت تعویض گاز با استاندارد آلمانی اطمینان حاصل می کنند.

س：هنگام نصب شیر چک فلنجی به چه نکاتی باید توجه کرد؟

A: فلش جهت جریان را روی بدنه شیر تأیید کنید و کاملاً مطابق با جهت جریان متوسط ​​نصب کنید. نصب آن به عقب منجر به مسدود شدن کامل جریان و از بین رفتن عملکرد چک می شود.

س: چرا همیشه نویز و لرزش غیرعادی در شیر چک فلنجی وجود دارد؟

A: این بیشتر به دلیل نصب در نزدیکی زانویی، سرعت جریان بیش از حد، یا ضربه دیسک سوپاپ به استاپ ایجاد می شود. توصیه می شود بخش مستقیم لوله را افزایش دهید، به ساختار بسته شدن آهسته تغییر دهید، یا سرعت جریان خط لوله را تنظیم کنید.

س: آیا می توانید مجموعه کاملی از شیرهای چک استاندارد آلمانی DIN را ارائه دهید؟

A: به عنوان یک تولید کننده منبع، Diye شیرهای چک فلنج دار DIN Swing را در همه اندازه ها تولید می کند. ما ماشینکاری، تست فشار و علامت گذاری را به شدت مطابق با استانداردهای آلمان انجام می دهیم. ما می‌توانیم مجموعه کاملی از گزارش‌های مواد و داده‌های تست فشار کارخانه را ارائه دهیم و از سفارشی‌سازی کالیبرهای خاص و مواد ویژه پشتیبانی کنیم.
