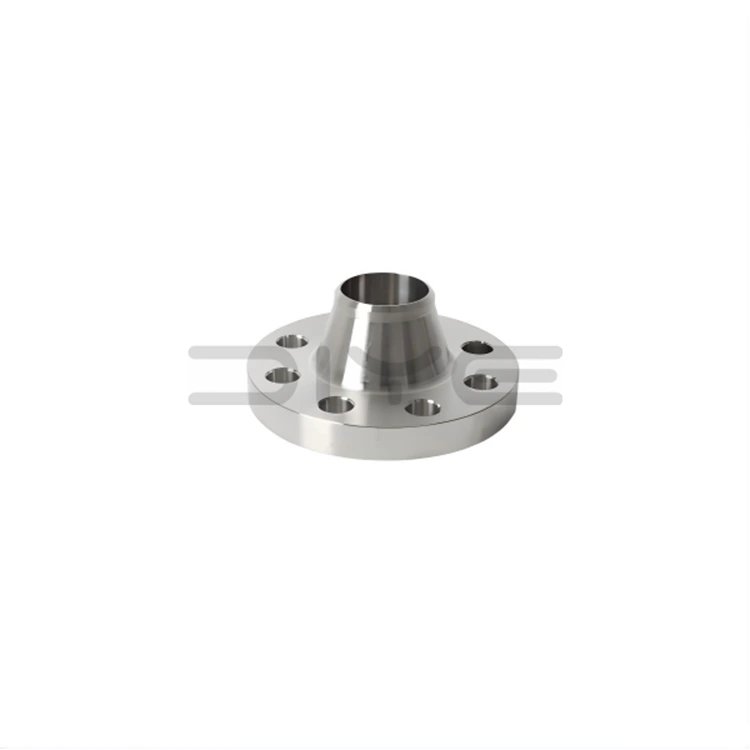

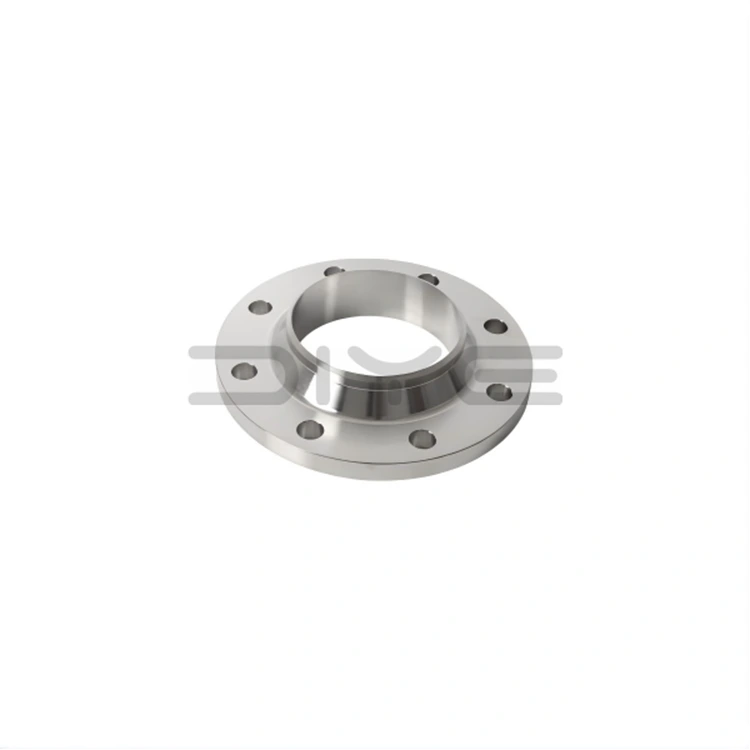

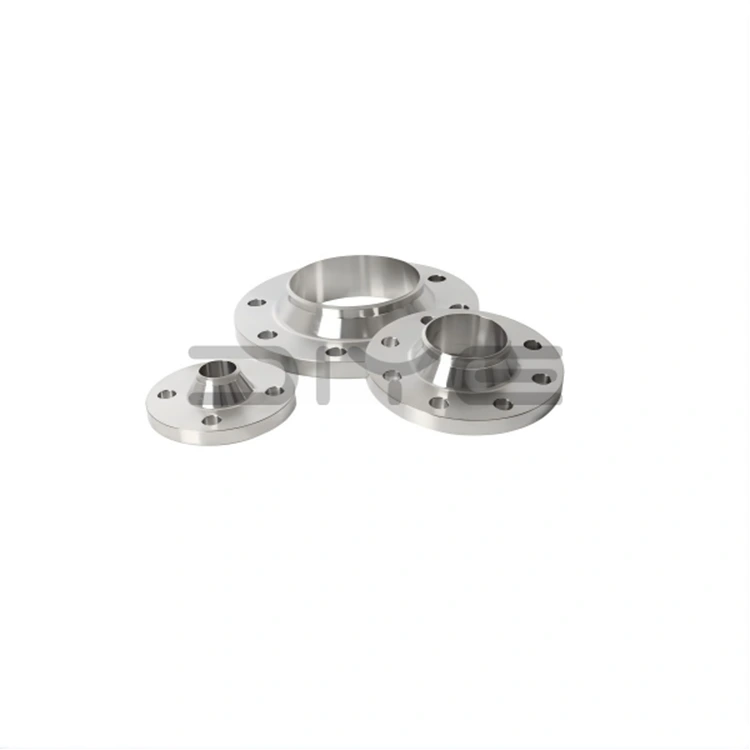

فلنج گردن جوش ANSI B16.5

هر فلنج گردنی DIYE VALVE ANSI B16.5 تحت آزمایش‌های دقیقی از جمله بازرسی ابعاد، تأیید مواد، آزمایش اولتراسونیک و آزمایش فشار قرار می‌گیرد که از انطباق کامل با ANSI B16.5 و استانداردهای کیفیت بین‌المللی اطمینان حاصل می‌کند. فرآیند تولید یکپارچه عمودی ما، از مواد خام تا محصولات نهایی، کیفیت ثابت محصول، قابلیت ردیابی و عملکرد قابل اعتماد را در کاربردهای مختلف حیاتی تضمین می کند.

طراحی و ساختار

1. انطباق با استانداردها: کاملاً مطابق با استانداردهای ANSI/ASME B16.5 است که درجه بندی فشار از 150 تا 2500 و قطرهای اسمی (NPS) از 1/2 اینچ تا 24 اینچ را پوشش می دهد، با پشتیبانی از طرح های سفارشی با قطر بزرگ.

2. ساختار فورج یکپارچه: فلنج های گردن جوش ANSI B16.5 دارای طراحی بلند، مخروطی و گردن بلند با قوس انتقال صاف، ساخته شده از مواد استاندارد آمریکایی با کیفیت بالا، از جمله فولاد کربنی A105، فولاد ضد زنگ F304/F316L، و فولاد آلیاژی هستند.

3. سطوح آب بندی دقیق: صورت برجسته استاندارد (RF)، صورت مفصل حلقه (RJ) و سطح ناهموار صورت (MFM) با استفاده از ماشینکاری CNC برای اطمینان از جابجایی واشر محکم و عملکرد بدون نشتی ماشینکاری می شوند.

4. اتصال جوش لب به لب: طراحی شده برای جوش لب به لب با نفوذ کامل به خطوط لوله، اطمینان از انتقال تنش بدون درز و حذف تمرکز تنش در پایین هاب.

مزایای کلیدی

1. مقاومت استثنایی در برابر دما و فشار: به ویژه برای مقاومت در برابر چرخه حرارتی شدید، فشار بالا، لرزش و خزش حرارتی، مناسب برای سخت‌ترین محیط‌های کاری طراحی شده است.

2. آب بندی دائمی پایدار: اتصالات جوش داده شده قوی و سطوح آب بندی با ماشینکاری دقیق، مهر و موم دائمی و بدون تعمیر و نگهداری را فراهم می کند که برای محیط های رسانه های خطرناک و سمی بسیار مهم است.

3. استحکام ساختاری برتر: طراحی فلنج های گردن جوش ANSI B16.5 استحکام عالی، مقاومت در برابر تغییر شکل و مقاومت در برابر خستگی را فراهم می کند و عمر طولانی را تحت بارگذاری چرخه ای تضمین می کند.

4. قابل بازرسی و قابل اطمینان: جوش های با نفوذ کامل امکان تست های غیر مخرب (NDT) را فراهم می کنند و اطمینان حاصل می کنند که کیفیت محصول مطابق با استانداردهای سختگیرانه صنعت است.

5. مشخصات جامع و تامین پایدار: تولید داخلی موجودی کافی، تحویل به موقع و توانایی ارائه محصولات مقرون به صرفه به مشتریان جهانی را تضمین می کند.

کاربردهای صنعتی

فلنج های گردن جوش DIYE VALVE ANSI B16.5 محصول استاندارد ترجیحی برای سناریوهای کاربردی کلیدی زیر هستند:

1. صنعت نفت و گاز: خطوط لوله، پالایشگاه ها و سکوهای دریایی.

2. صنایع شیمیایی: سیستم های رسانه ای با دمای بالا، فشار بالا و خورنده.

3. صنعت تولید برق: خطوط لوله بخار، حلقه های دیگ بخار و سیستم های کمکی نیروگاه.

4. مخازن تحت فشار: مخازن ذخیره سازی، راکتورها و تجهیزات فرآیندی که به بالاترین یکپارچگی نیاز دارند.

5. لوله کشی با یکپارچگی بالا: سیستم هایی برای انتقال مایعات قابل اشتعال، مواد منفجره و بسیار سمی.

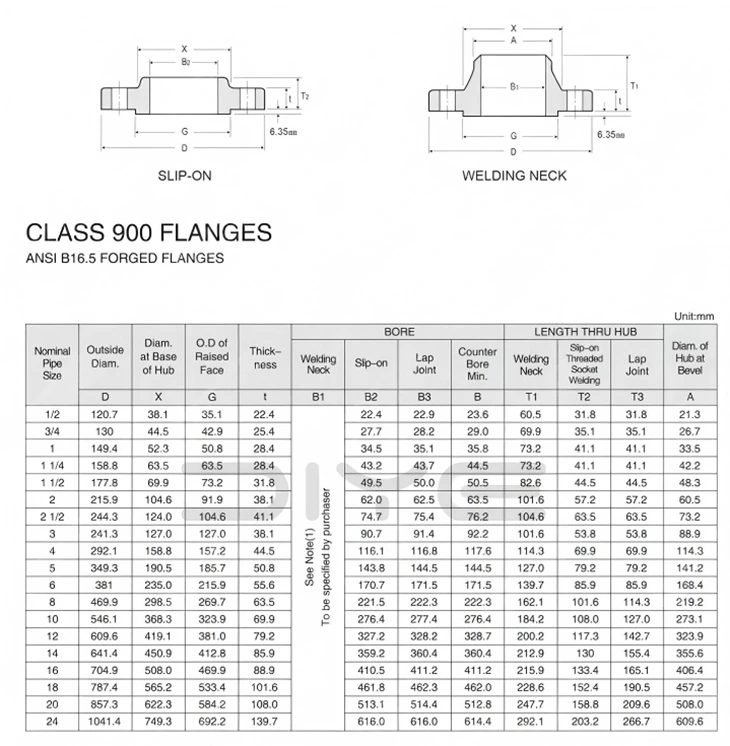

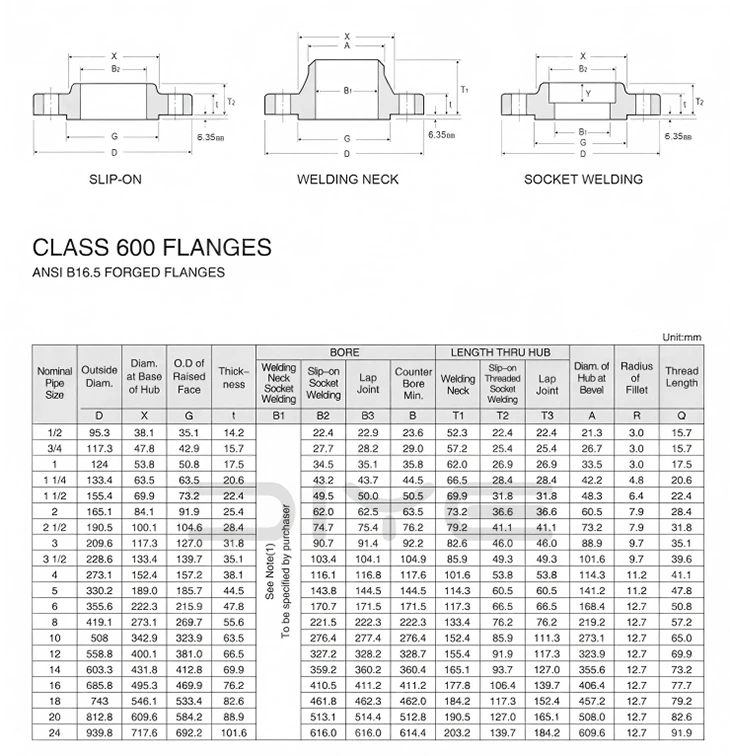

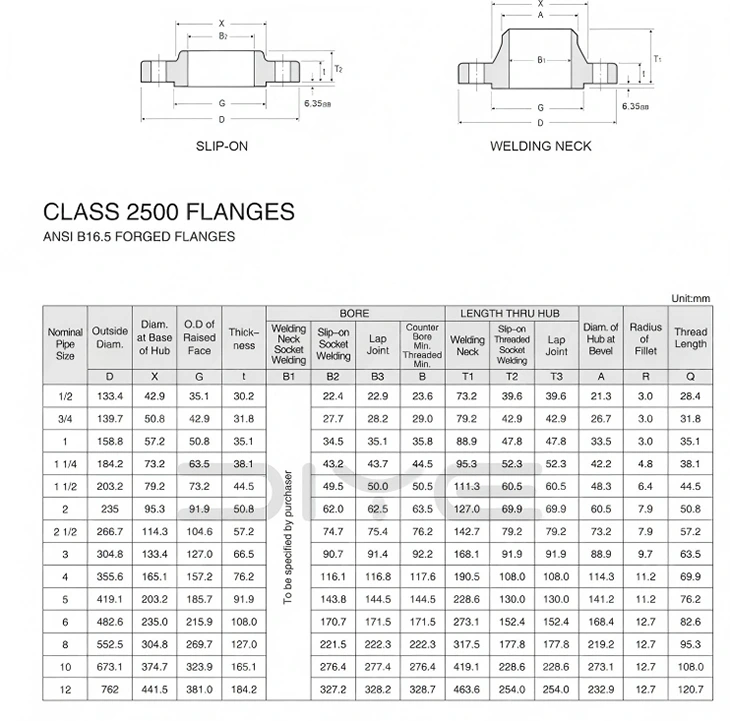

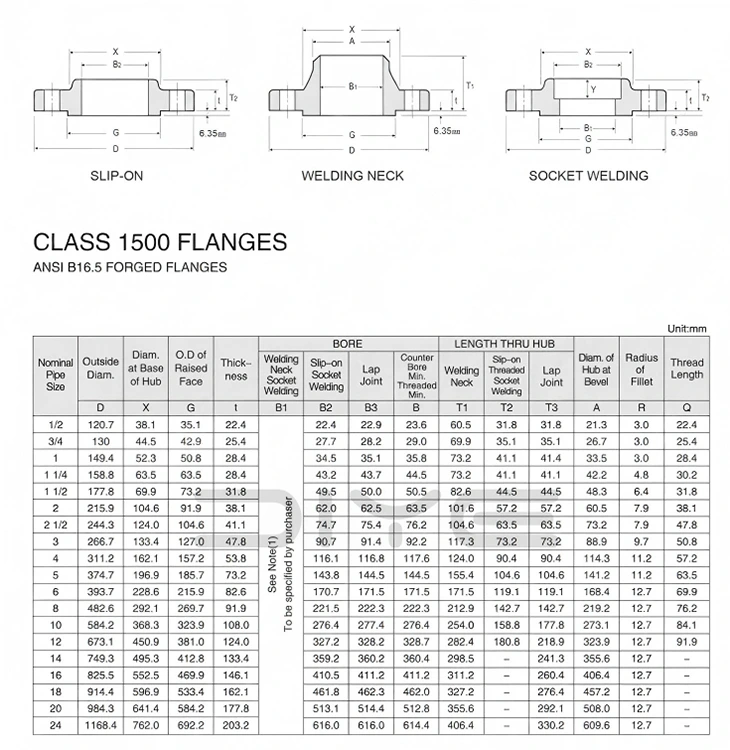

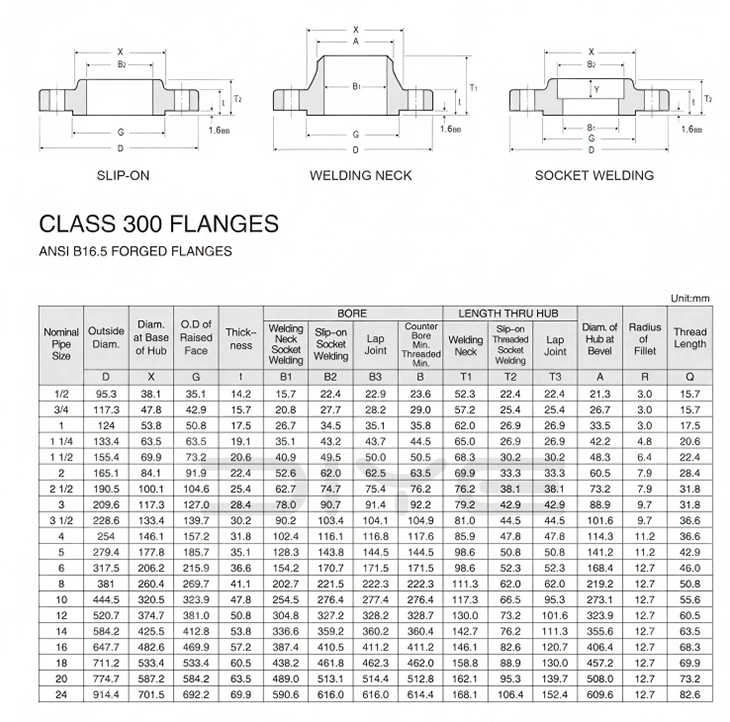

پارامترهای فنی

سوالات متداول

س: آیا می توان کلاس فلنج استاندارد آمریکایی و PN استاندارد چینی را تعویض کرد؟

پاسخ: آنها را نمی توان مستقیماً تعویض کرد. کلاس به درجه بندی فشار استاندارد آمریکایی اشاره دارد که با سیستم فشار اسمی PN متفاوت است. قطر بیرونی، سوراخ پیچ و ابعاد سطح آب بندی با هم مطابقت ندارند و اختلاط و اتصال آنها اکیدا ممنوع است.

س: NPS در فلنج های استاندارد آمریکایی چیست؟ چگونه با DN مطابقت دارد؟

A: NPS به قطر اسمی استاندارد آمریکا (اینچ) اشاره دارد. به عنوان مثال، NPS2 = DN50. این فقط برای مرجع است. در هنگام نصب و سفارش، NPS + Class باید به شدت رعایت شود و نمی توان به تنهایی به DN اعتماد کرد.

س: تفاوت بین فلنج های WN و SO چیست؟

A: فلنج جوش گردنی WN: جعل گردن بلند، جوشکاری با نفوذ کامل، مقاوم در برابر دمای بالا و فشار بالا، مقاوم در برابر لرزش، مورد استفاده برای خطوط لوله اصلی، مخازن تحت فشار، رسانه های قابل اشتعال و انفجار.

فلنج جوش لب به لب بدون گردن SO: جوشکاری پلاگین گردن کوتاه، نصب ساده، کم هزینه، فقط برای فشار متوسط ​​و پایین، دمای معمولی، خطوط لوله فرآیند معمولی مناسب است.

س: چه نوع لوله فولادی باید با فلنج های استاندارد آمریکایی استفاده شود؟

A: فولاد کربنی از لوله بدون درز استاندارد آمریکایی ASTM A106/A53 استفاده می کند. فولاد ضد زنگ از لوله های سری ASTM A312 استفاده می کند.
