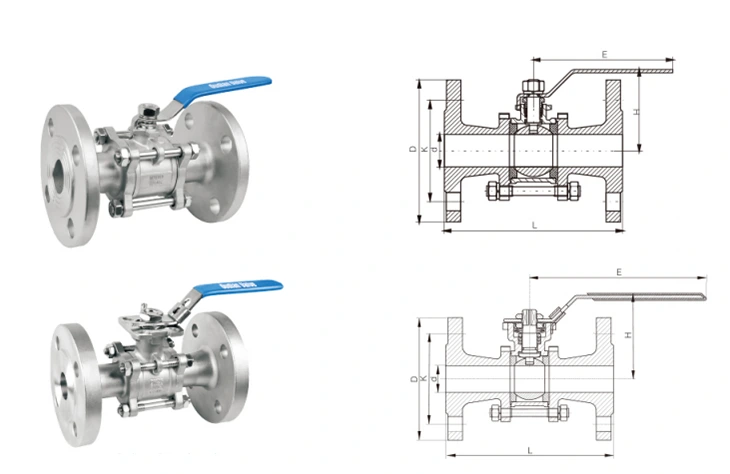

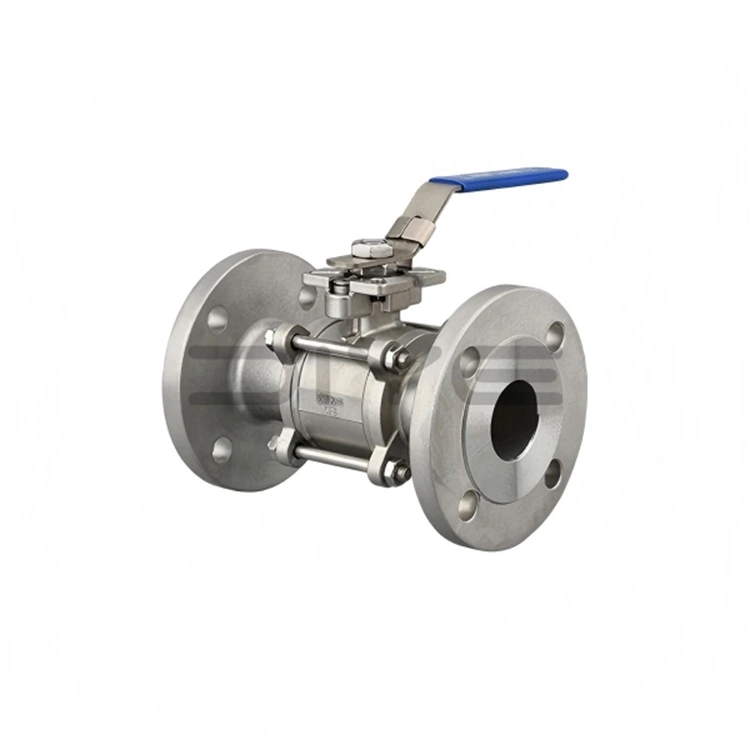

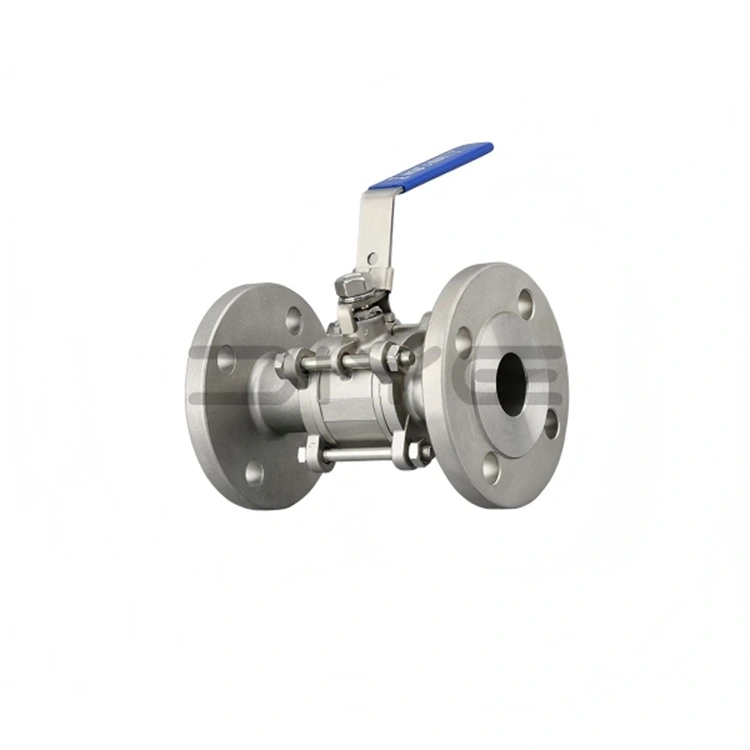

شیر توپی فلنجی 3 عددی با پد نصب

شیر توپی فلنجی 3 عددی ما با پدهای نصب برای نصب مستقیم محرک و تعمیر و نگهداری درون خطی طراحی شده است. بدنه اصلی از فولاد ضد زنگ 304 یا 316L ساخته شده است (فولاد ریخته گری برای کاربردهای خاص موجود است)، دارای ساختار بدنه شیر سه تکه پیچ و مهره ای و طراحی پلت فرم بالا مطابق با استانداردهای ISO 5211 است. از کنترل اتوماسیون پنوماتیک/الکتریکی پشتیبانی می کند و مطابق با استانداردهای فلنج GB (استاندارد ملی چین)، ANSI (استاندارد آمریکایی) و DIN (استاندارد آلمانی) است. یک سیستم کنترل کیفیت جامع عملکرد ثابت را در تمام دسته های تولید تضمین می کند.

مزایای ساختاری اصلی

1. ساختار سه تکه قابل جدا شدن

- متشکل از بدنه سوپاپ چپ، بدنه سوپاپ راست و بدنه شیر میانی (شامل مجموعه هسته توپ و ساقه) که با پیچ و مهره محکم شده است.

- تعمیر و نگهداری آنلاین بدون جداسازی کامل شیر از خط لوله امکان پذیر است. به سادگی پیچ ها را شل کنید، بدنه شیر میانی را بردارید و به سرعت هسته توپ، مهر و موم و سایر اجزای داخلی را برای تمیز کردن، نگهداری و تعویض آسان قطعات آسیب پذیر جدا کنید.

- توزیع تنش توزیع شده استحکام کلی بدنه شیر را افزایش می دهد و آن را برای عملیات خط لوله فشار متوسط ​​و بالا مناسب می کند و به طور موثر از تغییر شکل و نشتی بدنه شیر جلوگیری می کند.

- زمان توقف تعمیر و نگهداری را کاهش می دهد و هزینه های تعمیر و نگهداری را کاهش می دهد، به ویژه برای شرایط عملیاتی پیچیده که نیاز به تعمیر و نگهداری مکرر دارند مناسب است.

2. ساختار ساقه با پلتفرم بالا مطابق با استاندارد ISO 5211

- طراحی یکپارچه بالای پلت فرم کاملاً با استانداردهای ISO 5211 مطابقت دارد و امکان نصب مستقیم محرک های پنوماتیکی/الکتریکی را بدون پشتیبانی اضافی فراهم می کند.

- شیر توپی 3 تکه فلنج با پد نصب دارای ساختار ساقه نصب شده در پایین و طراحی فشرده سازی بسته بندی اتوماتیک فنر دو دیسکی است که عملکرد آب بندی ساقه را بهینه می کند و در صورت افزایش فشار غیرطبیعی در محفظه شیر از خروج ساقه جلوگیری می کند و در نتیجه ایمنی عملیاتی را افزایش می دهد.

- برخی از مدل ها مجهز به دستگاه ضد الکتریسیته ساکن هستند تا به طور موثر الکتریسیته ساکن را آزاد کنند و از خطرات ایمنی ناشی از تجمع استاتیک جلوگیری کنند و آن را برای کاربردهای رسانه های قابل اشتعال و انفجاری مناسب می کنند.

- پشتیبانی از کنترل خودکار و عملکرد از راه دور، بهبود بهره وری عملیاتی در تولید خط مونتاژ و سناریوهای بدون نظارت.

مشخصات و استاندارد

1. محدوده اندازه: DN10–DN200 (1/4 اینچ–8 اینچ)

2. استانداردهای فلنج: GB (پروژه های مهندسی داخلی)، ANSI (بازار آمریکای شمالی)، DIN (بازار اروپایی)

3. جنس بدنه شیر: فولاد ضد زنگ 304، فولاد ضد زنگ 316 لیتر، فولاد ریخته گری (قابل تنظیم با توجه به شرایط عملیاتی)

مواد آب بندی و عملکرد

1. پلی تترا فلوئورواتیلن (PTFE): مقاومت در برابر خوردگی قوی، اثر آب بندی عالی، محدوده دمایی -29 تا +150 درجه سانتیگراد، کم هزینه، مناسب برای دمای معمولی، فشار و شرایط محیطی بدون ذرات، پرکاربردترین است و می تواند به آب بندی بدون نشت دو طرفه دست یابد.

2. سولفید پلی فنیلن (PPL): شیر توپی فلنجی 3 عددی با پد نصب، مقاومت در برابر درجه حرارت بالا و مقاومت در برابر سایش، مقاومت در برابر دما تا -29 درجه سانتیگراد تا +300 درجه سانتیگراد، مناسب برای دمای بالا، فشار بالا، و رسانه های حاوی ذرات جزئی، مناسب برای شرایط پیچیده صنعتی مانند صنایع نفت و مواد شیمیایی، خدمات طولانی مدت، عمر طولانی.

3. پلی تترا فلوئورواتیلن تقویت شده (RPTFE): بهینه شده و تقویت شده بر اساس PTFE، مقاومت در برابر خوردگی و مقاومت در برابر سایش را با هم ترکیب می کند و آن را برای شرایط عملیاتی مختلف معمولی و کمی پیچیده مناسب می کند و قابلیت اطمینان آب بندی را بیشتر می کند.

خدمات و پشتیبانی

DIYE VALVE با بیش از 10 سال تجربه در صادرات شیر ​​توپی فلنجی 3 عددی با پدهای نصب، یک تیم خدمات پس از فروش حرفه ای ایجاد کرده است. پس از دریافت سوالات پس از فروش یا گزارشات خطا، ما ظرف 24 ساعت پاسخ خواهیم داد، به سرعت عیب یابی و راه حل هایی برای اطمینان از عملکرد عادی تجهیزات مشتری ارائه خواهیم داد.

ما موجودی بزرگی از قطعات یدکی اصلی و سازگار (رینگ های آب بندی، پیچ و مهره، میل سوپاپ، و غیره) را برای حمل و نقل سریع، رفع نیازهای تعویض مشتری و به حداقل رساندن تلفات زمان خرابی نگهداری می کنیم. ما همچنین راهنمایی های فنی رایگان را در مورد مشخصات نصب، تعمیر و نگهداری روزانه و عیب یابی ارائه می دهیم و می توانیم خدمات فنی در محل را در صورت درخواست مشتری ارائه دهیم.

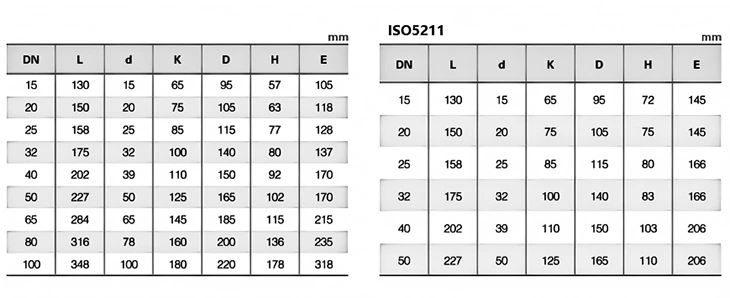

پارامترهای فنی

سوالات متداول

س: چه استانداردهایی برای بازرسی شیر توپی سه تکه فلنج دار با پلتفرم بالا رعایت می شود؟ کدام شاخص های عملکرد برای مطابقت با استانداردها تضمین شده است؟

پاسخ: شیر توپی فلنج دار سه تکه با پلتفرم بالا به شدت از استانداردهای GB/T-13927 و API 598 برای بازرسی پیروی می کند. قبل از خروج از کارخانه، هر شیر تحت آزمایش‌های فشار سخت (فشار آب و هوا)، آزمایش‌های دقت ابعادی، آزمایش‌های عملکرد آب‌بندی و بازرسی‌های ظاهری قرار می‌گیرد. این تست‌ها تضمین می‌کنند که شاخص‌های عملکرد اصلی مانند ظرفیت تحمل فشار، عملکرد آب‌بندی و دقت ابعادی استانداردها را برآورده می‌کنند و محصولات فاقد صلاحیت به شدت از خروج از کارخانه منع می‌شوند.

س: آیا می توانم به سرعت لوازم جانبی مناسب را بخرم اگر حلقه مهر و موم شیر توپی فلنج دار سه تکه سکوی بالا آسیب دیده باشد؟

ج: بله. به عنوان یک تولید کننده منبع، دای یک انبار طولانی مدت از حلقه های مهر و موم سازگار اصلی و لوازم جانبی مختلف (مانند پیچ ​​و مهره و میل سوپاپ) نگهداری می کند. ما می‌توانیم کالاها را به سرعت تحویل دهیم تا نیازهای تعویض لوازم جانبی شما را برآورده کنیم، تلفات زمان خرابی تجهیزات را کاهش دهیم، و برای اطمینان از تعویض روان و کارآمد، راهنمایی فنی رایگان در مورد تعویض ارائه کنیم.

س: مواد اصلی اختیاری برای بدنه سوپاپ، هسته توپ و میل سوپاپ شیر توپی سه تکه فلنج دار با پلتفرم بالا چیست؟ چگونه متریال را انتخاب کنیم؟

A: مواد اصلی اختیاری هسته شامل سه نوع است: فولاد ضد زنگ 304، فولاد ضد زنگ 316L و فولاد کربنی. مرجع انتخاب به شرح زیر است: ① فولاد ضد زنگ 304: مناسب برای شرایط کاری معمولی آب، نفت، گاز، و شرایط کاری خوردگی غیر قوی اسید-پایه ضعیف، با عملکرد هزینه فوق العاده، مناسب برای خطوط لوله معمولی صنعتی و عمرانی. ② فولاد ضد زنگ 316L: اضافه شده با عنصر مولیبدن، که دارای مقاومت در برابر خوردگی و مقاومت در برابر اکسیداسیون قوی تر است، مناسب برای شرایط کاری پیچیده مانند اسید-باز قوی، آب دریا و حلال های شیمیایی، و مناسب برای سناریوهای پیشرفته مانند نفت و داروها. ③ فولاد کربن: استحکام ساختاری بالا و عملکرد تحمل فشار عالی، مناسب برای شرایط کاری پرفشار، غیر خورنده و سناریوهای بار سنگین. تمامی مواد توسط کارخانه اصلی دایه تولید می شوند و بر اساس نیاز قابل سفارشی سازی می باشند.
