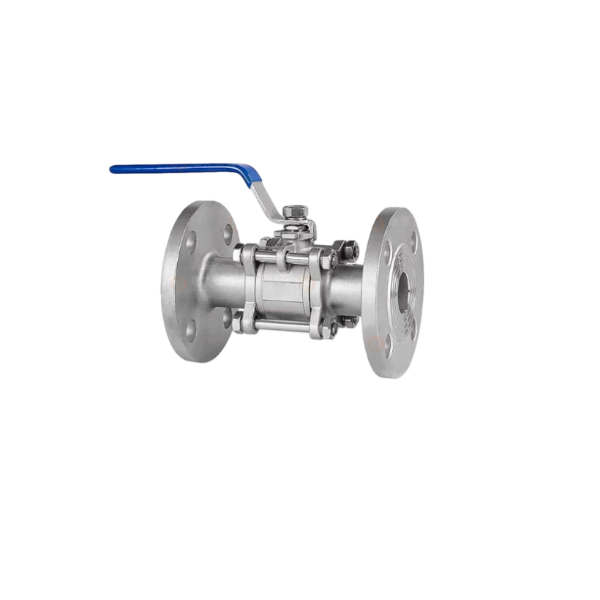

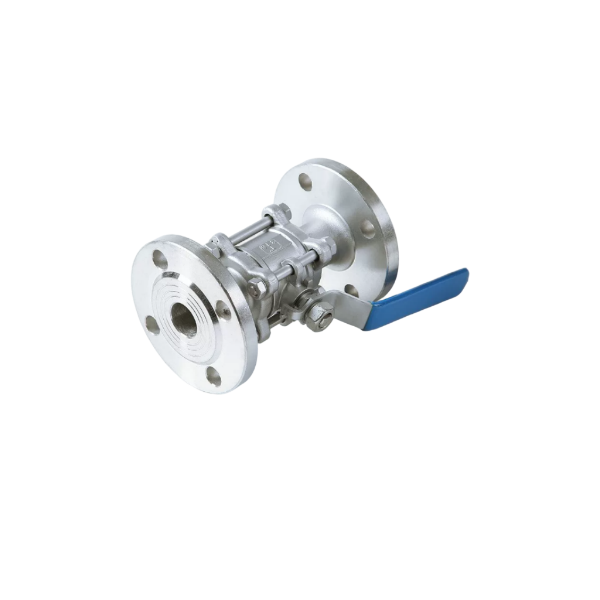

شیر توپی فلنجی 3 عددی استیل ضد زنگ

معرفی محصول

شیر توپی 3 تکه فولادی ضد زنگ دارای بدنه فورج SS304/SS316L با ماشینکاری CNC است. انتهای فلنجی امکان مونتاژ آسان با خطوط لوله صنعتی را فراهم می کند. مجهز به ساقه ضد انفجار و آب بندی صندلی PTFE، این شیر پر پورت افت فشار متوسط ​​را به حداقل می رساند. این پد نصب استاندارد ISO5211 را پذیرفته است که برای کار با اهرم دستی در دسترس است یا مجهز به محرک های پنوماتیک و الکتریکی برای کنترل خودکار از راه دور است. به طور گسترده برای خاموش کردن سیال در سیستم های لوله کشی شیمیایی، تصفیه آب، نفت و گاز و مواد غذایی صادر می شود.

اصل کار

شیر توپی 3 تکه فلنج دار جریان سیال را از طریق چرخش 90 درجه ای توپ حول محور ساقه کنترل می کند. سوراخ عبوری روی توپ ماشین کاری می شود. هنگامی که سوراخ با جهت خط لوله هماهنگ می شود، سیال آزادانه عبور می کند. پس از چرخش 90 درجه، طرف جامد توپ به صندلی فشار می آورد تا جریان را مسدود کند. بدنه سه تکه تقسیم شده توپ و قطعات آب بندی را در بر می گیرد. ساقه چرخش توپ را هدایت می کند. تماس محکم بین توپ و صندلی باعث ایجاد آب بندی محکم حباب برای باز یا بسته شدن رسانه های خط لوله می شود.

مزایا

1.ساخت سه تکه اسپلیت امکان بازرسی داخلی و جایگزینی آب بندی را بدون حذف کل شیر از خط لوله فراهم می کند و هزینه تعمیر و نگهداری را تا حد زیادی کاهش می دهد.

2.اتصال فلنج دار رتبه فشار بالا و اتصال لوله پایدار را ارائه می دهد. شیر در هنگام جداسازی خط لوله ثابت می ماند.

3.بدنه فولادی ضد زنگ فورج شده مقاومت در برابر خوردگی فوق العاده و عمر مفیدی را برای رسانه های خورنده ارائه می دهد.

4.طراحی پورت کامل مقاومت جریان را کاهش می دهد و از تجمع رسوب جلوگیری می کند.

5.عملکرد آب بندی قابل اعتماد با گشتاور عملیاتی کم؛ سازگار با محرک های اتوماتیک برای کنترل از راه دور.

6.ساختار مدولار قابلیت تعویض خوب قطعات یدکی را تضمین می کند و الزامات صدور گواهینامه را برای پروژه های صادراتی خارج از کشور برآورده می کند.

پارامترهای فنی

سوالات متداول

Q1: چه گزینه های موادی برای این شیر توپی 3 تکه فلنجی موجود است؟

پاسخ: جنس بدنه استاندارد فولاد ضد زنگ SS304 و SS316L است. توپ و ساقه نیز از جنس استیل ضد زنگ هستند. مواد صندلی به عنوان استاندارد PTFE است. PFA برای شرایط کاری خورنده سخت اختیاری است.

Q2: شیر تحت چه محدوده فشار و دما می تواند کار کند؟

A: فشار کاری: PN16 / PN25 / Class150 / Class300 اختیاری. صندلی PTFE دمای کار را از -20 تا 180 درجه می دهد. محدوده واقعی به انتخاب رسانه و مهر و موم بستگی دارد.

Q3: آیا می توان شیر را با محرک های پنوماتیک یا الکتریکی نصب کرد؟

ج: بله. این با پلت فرم نصب استاندارد ISO5211 ساخته شده است. دستگیره دستی را می توان با محرک پنوماتیک (تک عمل / دو عملکرد) یا محرک الکتریکی برای کنترل خودکار از راه دور جایگزین کرد.
