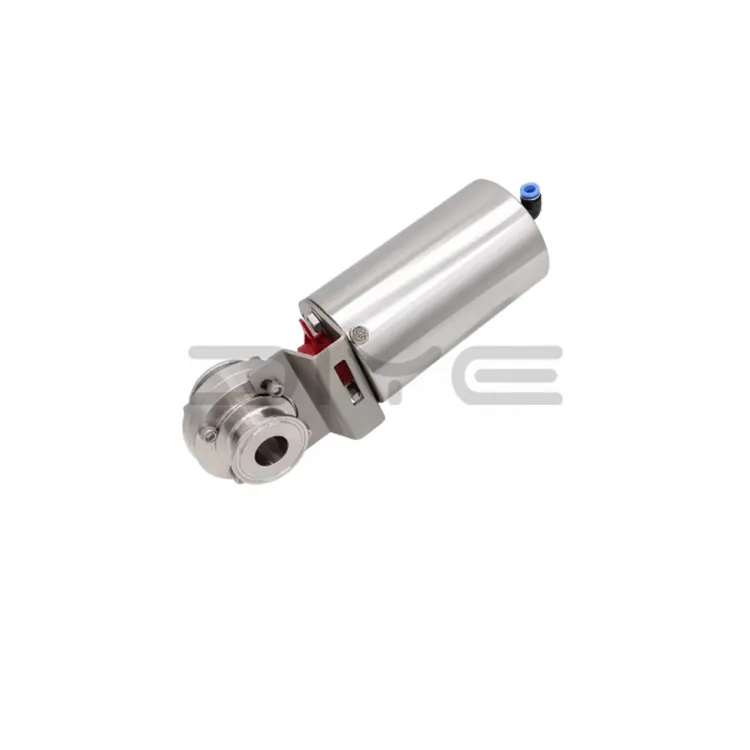

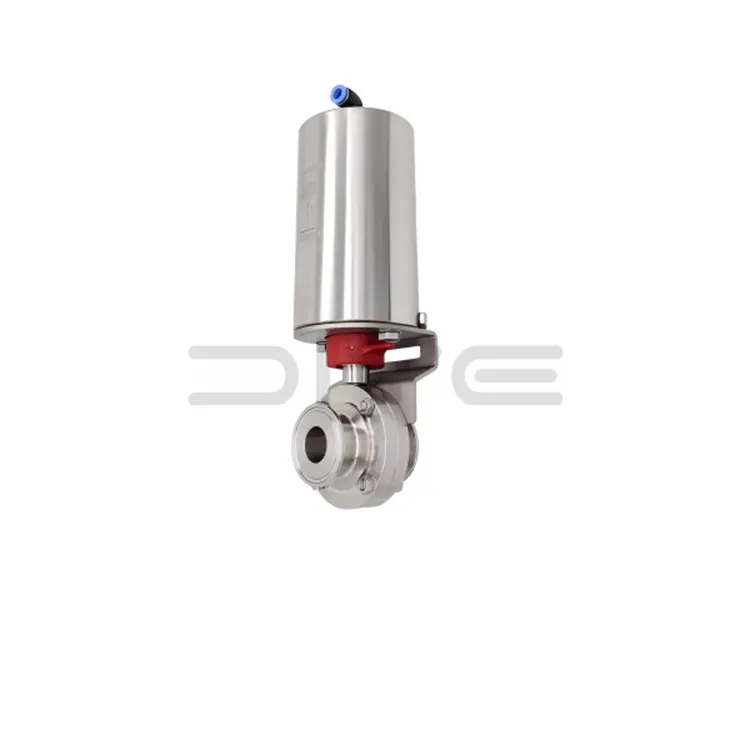

شیر پروانه ای بهداشتی با عملکرد پنوماتیک

شیر پروانه ای بهداشتی پنوماتیک DIYE VALVE به طور مستقل توسط کارخانه ما توسعه و تولید می شود. این یک جزء کنترل هسته با کارایی بالا برای سناریوهای تولید خودکار در سیستم های لوله کشی مایعات بهداشتی است. این محصول که در چین ساخته شده است، از استانداردهای کنترل کیفیت دقیق، ادغام فناوری کنترل پنوماتیک پیشرفته و طراحی ساختاری بهداشتی، مطابق با الزامات بهداشتی دقیق صنایع غذایی، نوشیدنی، دارویی و بیولوژیکی پیروی می کند.

این شیر از یک محرک پنوماتیک به عنوان منبع انرژی اصلی خود استفاده می کند که کاملاً با بدنه شیر پروانه ای بهداشتی مطابقت دارد. این امکان باز و بسته شدن سریع، از راه دور و خودکار رسانه ها را فراهم می کند و کارایی و پایداری عملیات خط لوله را بهبود می بخشد. ساختار بدون زاویه مرده آن از باقی مانده رسانه ها و رشد باکتری ها جلوگیری می کند، آب بندی قابل اعتماد نشت رسانه را تضمین می کند، و قابلیت واکنش سریع آن با نیازهای تنظیم دینامیکی خطوط تولید خودکار سازگار است، و کاملاً با الزامات CIP (Clean-in-Place) و SIP (Sterilize-in) صنعت بهداشتی مطابقت دارد.

اصل کار اصلی

محرک پنوماتیک شیر پروانه ای بهداشتی با عملکرد پنوماتیک، میل سوپاپ را به چرخش دریچه سوپاپ هدایت می کند و در نتیجه شیر را باز و بسته می کند. هنگامی که هوا وارد یک طرف محرک می شود، پیستون را هل می دهد و باعث چرخش ساقه سوپاپ می شود و عمل باز و بسته شدن را کامل می کند. بسته به ساختار محرک، در دو حالت دو اثره و تک اثره موجود است.

- محرک دو کاره: ورودی و خروجی هوای متناوب از دو طرف باعث چرخش دیسک سوپاپ به جلو و معکوس می شود. مناسب برای سناریوهایی که نیاز به باز و بسته شدن مکرر دارند، عملکرد پایدار و سازگاری قوی را ارائه می دهد.

- محرک تک کاره: که توسط ورودی هوا در یک طرف هدایت می شود، طرف دیگر به نیروی فنر برای تنظیم مجدد خودکار در صورت خرابی تامین هوا متکی است. این امر عملکرد ایمن خط لوله را تضمین می کند و از خطرات ایمنی احتمالی در صورت خرابی سیستم تامین هوا جلوگیری می کند.

علاوه بر این، زاویه باز و بسته شدن سوپاپ را می توان به طور انعطاف پذیر از طریق محرک تنظیم کرد. برخی از مدل‌ها از تنظیم بدون پله از 0 تا 90 درجه پشتیبانی می‌کنند و هم کنترل باز و بسته شدن خط لوله و هم نیازهای تنظیم جریان خوب را برآورده می‌کنند و با سناریوهای مختلف تولید تطبیق می‌دهند.

عملگرها و لوازم جانبی پنوماتیک اختیاری

1. عملگرهای پنوماتیک اختیاری

- محرک تک کاره: مجهز به عملکرد تنظیم مجدد فنری، به طور خودکار در صورت قطع شدن جریان هوا به موقعیت اولیه خود باز می گردد و ایمنی بالایی را ارائه می دهد و برای سناریوهایی با الزامات ایمنی بالا مناسب است.

- محرک دو کاره: توسط منابع هوای دوگانه هدایت می شود، عملکرد باز و بسته شدن صاف و پایدار و دوام بالا را ارائه می دهد. مناسب برای سناریوهای عملیات با فرکانس بالا مانند خطوط تولید مداوم.

2. تطبیق لوازم جانبی

سه گانه پنوماتیک: متشکل از یک فیلتر، شیر کاهنده فشار و روان کننده، ناخالصی های موجود در هوا را فیلتر می کند، فشار هوا را تثبیت می کند، محرک را روان می کند، عمر مفید را افزایش می دهد و عملکرد پایدار شیر را تضمین می کند.

- شیر برقی: تامین هوا را کنترل می کند، باز و بسته شدن شیر از راه دور را امکان پذیر می کند، ادغام با یک سیستم کنترل مرکزی را تسهیل می کند و اتوماسیون را افزایش می دهد.

- فرستنده موقعیت: بازخورد بلادرنگ در مورد وضعیت باز و بسته شدن دریچه ارائه می دهد و امکان نظارت در زمان واقعی توسط سیستم کنترل مرکزی و اطمینان از فرآیندهای تولید قابل کنترل را فراهم می کند.

- سوئیچ محدود: از عبور بیش از حد دیسک سوپاپ جلوگیری می کند، از آسیب مکانیکی جلوگیری می کند و از ساختار شیر محافظت می کند.

- مکانیزم چرخ دستی: برای عملیات دستی اضطراری استفاده می شود. اجازه می دهد تا دریچه باز و بسته شود حتی در صورت خرابی تامین هوا و تضمین تداوم تولید.

درباره DIYE VALVE

DIYE VALVE به عنوان یک تولید کننده و تامین کننده حرفه ای شیر پروانه ای بهداشتی پنوماتیک ساخت چین، دارای یک سیستم تحقیق و توسعه، تولید، فروش و خدمات پس از فروش کامل است که متعهد به ارائه محصولات با کیفیت بالا و خدمات دقیق به مشتریان جهانی است.

ما یک تیم حرفه ای تجارت خارجی و فنی داریم که به زبان های انگلیسی، روسی، عربی و سایر زبان ها مسلط هستند و پشتیبانی آنلاین 24 ساعته را برای پاسخ به سؤالات مربوط به انتخاب محصول، نصب، راه اندازی و نگهداری ارائه می دهند و دستورالعمل های نصب و نگهداری چند زبانه را ارائه می دهند. کارخانه ما یک فرآیند بازرسی کیفیت دقیق را اجرا می کند و هر مرحله از انتخاب مواد خام تا تحویل محصول را به شدت کنترل می کند و اطمینان حاصل می کند که هر شیر استانداردهای با کیفیت بالا را برآورده می کند.

برای حل چالش‌های خرید قطعات یدکی که مشتریان خارج از کشور با آن مواجه هستند، ما قطعات یدکی معمولی مانند مهر و موم، واحدهای سه‌گانه پنوماتیک و شیرهای برقی را ارائه می‌کنیم که چرخه‌های لجستیک را به طور قابل توجهی کوتاه کرده و هزینه‌های خرید را کاهش می‌دهد. ما همچنین 12 ماه گارانتی کل واحد شیر و 6 ماه گارانتی برای قطعات آسیب پذیر ارائه می دهیم. در طول دوره گارانتی، خرابی‌های غیر انسانی به صورت رایگان تعمیر می‌شوند و به طور جامع تجربه کاربری را برای مشتریان خارج از کشور تضمین می‌کنند.

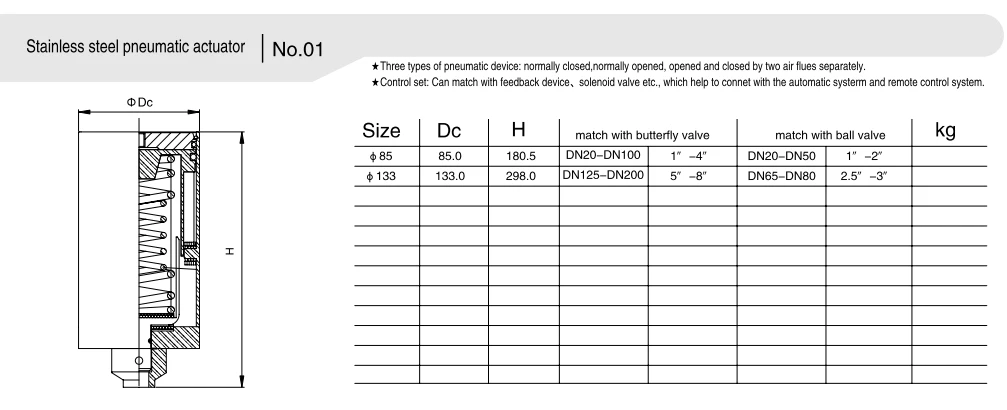

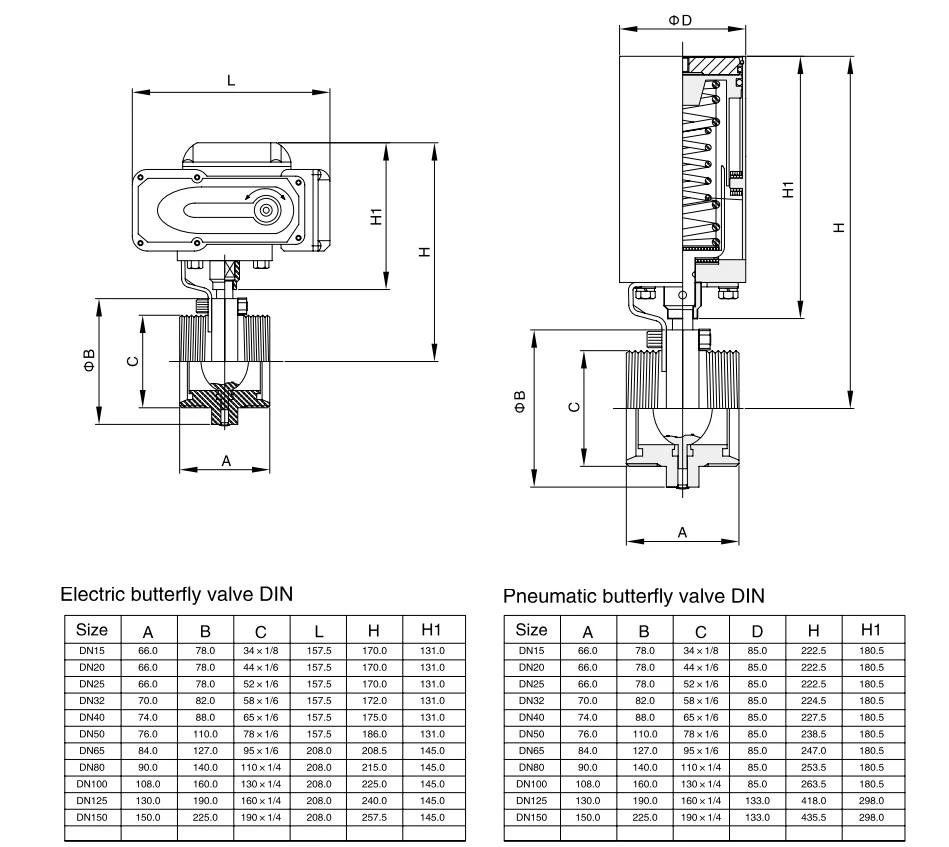

پارامترهای فنی

سوالات متداول

س: چه نوع محرک های پنوماتیکی برای شیرهای پروانه ای پنوماتیک بهداشتی موجود است و چگونه آنها را انتخاب کنیم؟

پاسخ: انواع جریان اصلی، محرک‌های پنوماتیکی تک‌اثر و دو اثره هستند که بر اساس الزامات ایمنی و فرکانس عملکرد شرایط کاری انتخاب می‌شوند: ① محرک دو کاره: با استفاده از منابع هوای دوگانه، سوپاپ به‌طور پایدار با پاسخ سریع باز و بسته می‌شود، مناسب برای شرایط کاری معمولی بهداشتی با خطوط تولید خودکار و مجهز به منبع هوای خاموش، فرکانس بالا و نیاز به کنترل ② محرک تک اثر: با ساختار برگشت فنر، که توسط ورودی هوا در یک طرف هدایت می شود و به طور خودکار پس از از دست دادن هوا تنظیم مجدد (باز/بستن) می شود، عملکرد ایمنی و حفاظتی بالایی دارد، مناسب برای شرایط کاری بهداشتی پرخطر که در آن محیط قابل اشتعال، سمی و خورنده است و می تواند به طور موثر از خطرات ایمنی خط لوله پس از شکست منبع هوا جلوگیری کند.

س: چه لوازم جانبی برای شیرهای پروانه ای پنوماتیک بهداشتی مورد نیاز است؟ عملکرد لوازم جانبی اصلی چیست؟

A4: اجباری اساسی الف: لوازم جانبی + لوازم جانبی اختیاری در صورت نیاز، لوازم جانبی اصلی و عملکرد آنها عبارتند از: ① واحد سه گانه پنوماتیک (فیلتر + شیر کاهنده فشار + دستگاه غبار روغن): اجباری، فیلتر ناخالصی های منبع هوا، تثبیت فشار تامین هوا، روانکاری قسمت های داخلی محرک و افزایش طول عمر عملگر؛ ② شیر برقی: اختیاری، روشن و خاموش شدن منبع هوا را از راه دور کنترل می کند، باز و بسته شدن خودکار و متمرکز دریچه را متوجه می شود و برای اتصال سیستم کنترل مرکزی مناسب است. ③ دستگاه بازخورد موقعیت: اختیاری، بازخورد زمان واقعی وضعیت باز و بسته شدن شیر (باز/بستن/خنثی)، تسهیل نظارت از راه دور عملیات خط لوله. ④ مکانیزم چرخ دستی: اختیاری، دریچه را می توان به صورت دستی در هنگام خرابی منبع هوا، مناسب برای شرایط کاری اضطراری استفاده کرد. ⑤ سوئیچ محدود: اختیاری، از چرخش دیسک سوپاپ بر روی ضربه جلوگیری می کند و از بدنه و مهر و موم شیر محافظت می کند.

س: فشار منبع هوا مورد نیاز برای شیرهای پروانه ای پنوماتیک بهداشتی چیست؟ آیا می تواند با منبع هوای غیر استاندارد موجود در محل سازگار شود؟

A: فشار منبع هوای تطبیقی ​​معمولی 0.4 ~ 0.8MPa است که فشار هوا استاندارد عمومی صنعتی است و برای اکثر شرایط تامین هوا در محل مناسب است. اگر منبع هوا در محل فشار غیر استاندارد باشد (کمتر از 0.4 مگا پاسکال یا بالاتر از 0.8 مگاپاسکال)، می توان یک محرک پنوماتیک تطبیقی ​​سفارشی تهیه کرد، و یک شیر کاهش دهنده فشار/دریچه تقویت کننده را می توان برای تنظیم فشار هوا برای اطمینان از باز و بسته شدن عادی دریچه بدون تغییر سیستم تغذیه اضافی در محل، مجهز کرد.
