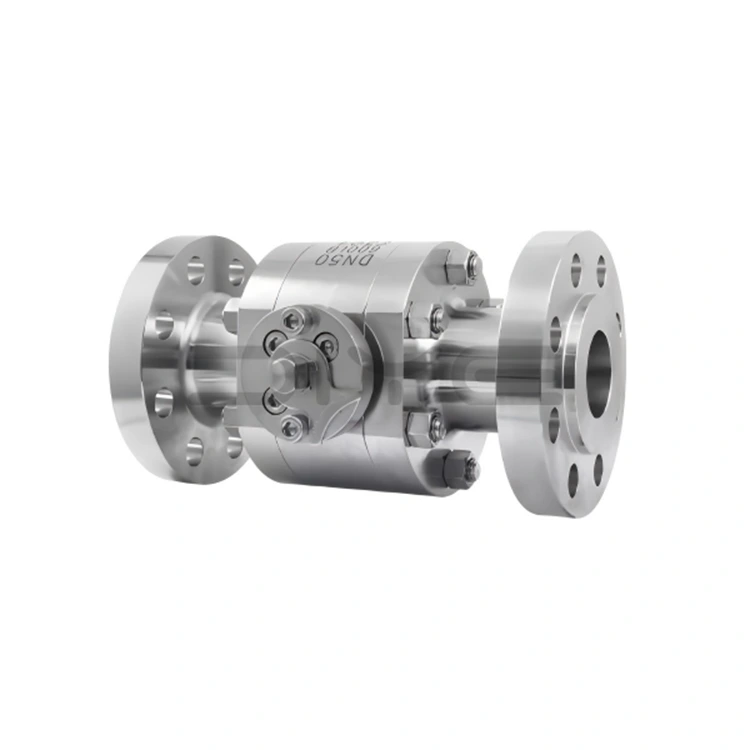

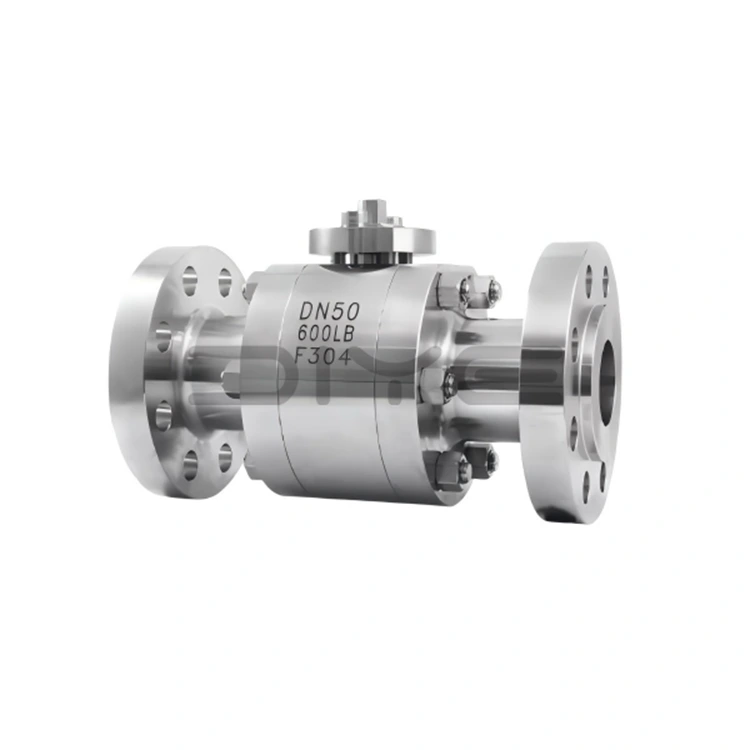

شیر توپی فلنجی فشار قوی فولادی فورج شده

سری شیر فلنجی فشار قوی فولادی فورج شده DIYE VALVE مطابق با استانداردهای متعدد داخلی و بین المللی طراحی، تولید و آزمایش شده است تا اطمینان حاصل شود که عملکرد محصول مطابق با نیازهای مهندسی جهانی است.

- استانداردهای طراحی و ساخت: GB/T 12237، API 608، ISO 17292، EN 1983:2013

- استانداردهای اتصال فلنج: JB/T79.1~79.4، ANSI B16.5، GB/T 9113

- استانداردهای طول سازه: ASME B16.10

- استانداردهای تست: GB/T 13927، ISO 5208

قطرهای اسمی استاندارد: DN10~DN300 (1/4"~12")، درجه بندی فشار: کلاس 150~Class 600 (PN10~PN100). مشخصات غیر استاندارد فشار بالا سفارشی مانند 2500LB و PN400 در دسترس هستند و قطرهای اسمی را می توان با توجه به نقشه های مشتری تنظیم کرد تا با نیازهای مختلف خط لوله فشار بالا سازگار شود.

مزایای محصول اصلی

1. مواد جعلی با کیفیت بالا، عملکرد پایدار

ماده اصلی شیر توپی فلنجی فشار قوی فولادی فورج شده فولاد آهنگری با کیفیت بالا است که برای شرایط مختلف کاری سخت مناسب است، به ویژه به شرح زیر:

- آهنگری فولاد کربنی (WCB/A216-WCB): استحکام ساختاری بالا، مناسب برای شرایط فشار بالا غیر خورنده معمولی (مانند خطوط لوله معمولی نفت و گاز صنعتی).

- فورجینگ های فولادی ضد زنگ (F304/F316L): مواد 304 در برابر خوردگی خفیف مقاوم است، مناسب برای مواد شیمیایی با فشار بالا، تصفیه آب و شرایط دیگر. مواد 316L، با مولیبدن افزوده، به طور قابل توجهی مقاومت در برابر خوردگی و مقاومت در برابر اکسیداسیون را بهبود می بخشد، مناسب برای محیط های بسیار خورنده مانند اسیدها، قلیاها، محیط های حاوی گوگرد و آب دریا. عمر مفید آن در شرایط خورنده فشار بالا 3-5 برابر شیرهای توپی معمولی فولاد کربنی است.

- فورجینگ های فولادی ویژه (مانند 35CrMoA): برای فشار شدید و شرایط کاری خاص سفارشی شده و پشتیبانی از مواد قابل اعتماد را ارائه می دهد.

2. لوازم جانبی با کارایی بالا، ایمن و بادوام

تمام لوازم جانبی شیر فلنجی فشار قوی فولادی فورج شده از مواد تخصصی با فشار بالا ساخته شده است که از ثبات و ایمنی کلی شیر اطمینان می دهد:

- ساقه سوپاپ: ساخته شده از آهنگرهای مقاوم در برابر سایش و مقاوم در برابر خوردگی مانند 2Cr13/A246-416، با عملیات سطح نیترید شده، که استحکام پیچشی عالی را ارائه می دهد. طراحی نصب شده در پایین با ساختار مهر و موم پشتی مانع از افتادن ساقه سوپاپ و نشت رسانه می شود.

- پیچ و مهره: از پیچ و مهره های تخصصی فشار قوی 35CrMoA/A193-B7 استفاده کنید که دارای استحکام بالا و خواص ضد شل شدن، مناسب برای شرایط فشار بالا است.

- مهر و موم: ساخته شده از مواد تخصصی پرفشار مانند PTFE، PPL و فلورروبر. برخی از مدل ها از ساختار سه گانه مهر و موم سخت فلزی + مهر و موم کمکی الاستیک استفاده می کنند، که در آن هر چه فشار بیشتر باشد، مهر و موم محکم تر می شود، نشت صفر دو طرفه و مطابق با استاندارد API 6D "نشت صفر" است.

3. ساختار علمی، سازگاری گسترده

با اتخاذ طرح های ساختاری هدفمند بر اساس شرایط عملیاتی، شیر توپی فلنجدار فشار قوی فولادی فورج شده برای سناریوهای مختلف مناسب است:

- ساختار توپ شناور: مناسب برای شیرهای با قطر کوچک، با تکیه بر فشار متوسط ​​برای اطمینان از تناسب محکم بین توپ و نشیمنگاه سوپاپ. ساختار ساده، آب بندی قابل اعتماد.

- ساختار توپ ثابت: مناسب برای شیرهای با قطر زیاد. توپ توسط شفت‌های بالایی و پایینی پشتیبانی می‌شود، از جابجایی در هنگام باز و بسته شدن جلوگیری می‌کند، گشتاور عملیاتی را کاهش می‌دهد، مناسب برای عملکرد مکرر تحت فشار بالا و کاهش سایش ساقه سوپاپ.

- طراحی ضد الکتریسیته ساکن و نسوز: مجهز به برخی از مدل ها. طراحی ضد الکتریسیته ساکن از جرقه های ساکن جلوگیری می کند و طراحی نسوز امکان آب بندی موقت را از طریق تماس فلز با فلز پس از سوختن مهر و موم ها فراهم می کند که برای شرایط فشار بالا قابل اشتعال و انفجار مناسب است.

تعهد ما

به عنوان یک تولید کننده و تامین کننده حرفه ای در چین، DIYE VALVE به فلسفه "کیفیت اول، مشتری عالی" پایبند است. کارخانه ما دارای یک سیستم تولید و آزمایش کامل است، با کنترل دقیق در طول فرآیند برای اطمینان از کیفیت محصول. ما همچنین پشتیبانی فنی حرفه ای و خدمات پس از فروش را ارائه می دهیم و روابط همکاری طولانی مدت و پایدار با شرکای جهانی برقرار کرده ایم.

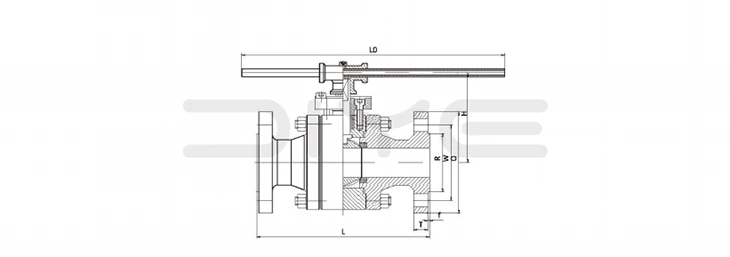

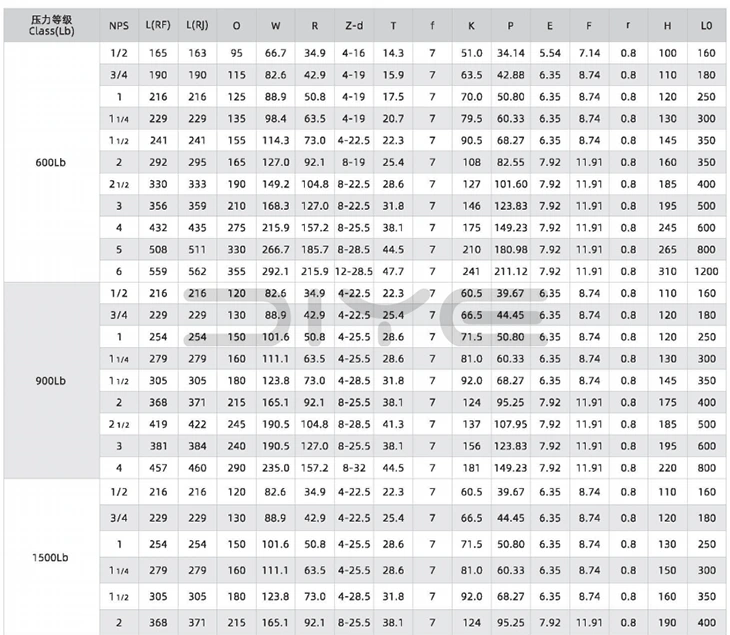

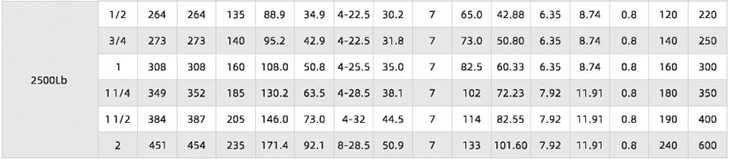

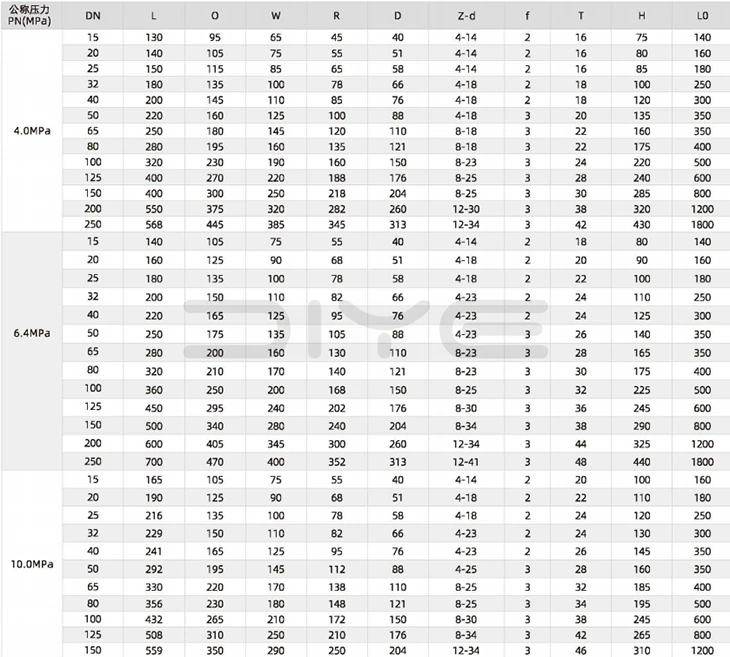

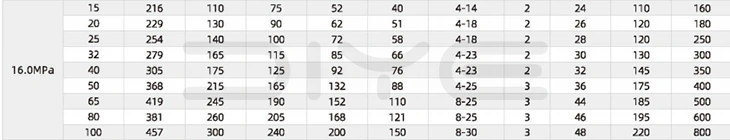

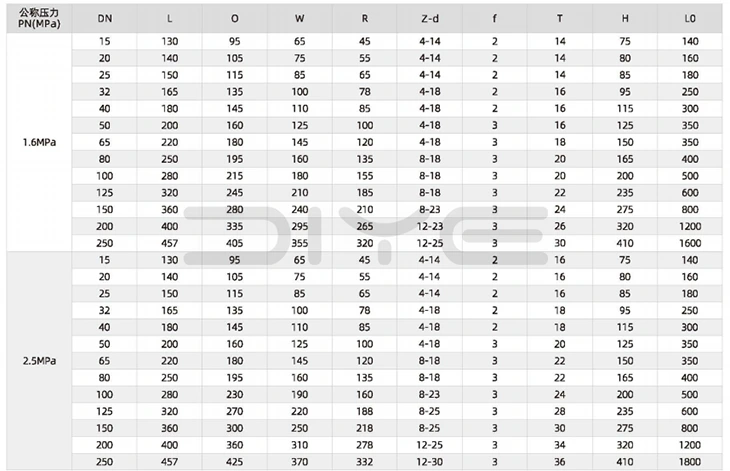

پارامترهای فنی

سوالات متداول

س: آیا شیر توپی فلنجی فشار قوی فولادی فورج شده تحت فشار بالا نشت صفر می کند؟

A: از یک طرح آب بندی دوگانه مناسب برای شرایط کاری پرفشار استفاده می کند: ① آب بندی اصلی: ترکیبی از نشیمنگاه سوپاپ الاستیک تعبیه شده (PTFE/PPL/fluororrubber) و مهر و موم سخت فلزی با یک حلقه O در پشت صندلی سوپاپ را اتخاذ می کند. هرچه فشار متوسط ​​بالاتر باشد، نشیمن سوپاپ محکم‌تر توپ را فشرده می‌کند و به نشتی صفر دو طرفه دست می‌یابد و استاندارد "نشت صفر" API 6D را برآورده می‌کند. ② آب بندی ساقه سوپاپ: یک ساقه شیر نصب شده در پایین + ساختار مهر و موم پشت + مهر و موم بسته بندی چند لایه را اتخاذ می کند. بسته بندی از گرافیت انعطاف پذیر ویژه فشار بالا یا PTFE ساخته شده است تا از نشت متوسط ​​در ساقه سوپاپ جلوگیری کند و از پیچش و جدا شدن ساقه سوپاپ تحت فشار بالا جلوگیری کند. ③ طراحی ضد الکتریسیته ساکن/ضد آتش: برخی از مدل ها دارای فنرهای ضد الکتریسیته ساکن هستند. هنگامی که مهر و موم سوخته می شود، آب بندی موقت را می توان از طریق تماس فلز به فلز، مناسب برای شرایط کاری با محیط های قابل اشتعال و انفجار حاصل کرد.

س: تفاوت بین ساختارهای توپی شناور و توپی ثابت شیر ​​توپی فلنجدار فشار قوی فولادی فورج شده چیست؟ چگونه با توجه به کالیبر انتخاب کنیم؟

A: ① ساختار توپ شناور: معمولاً برای کالیبرهای کوچک (DN10 ~ DN50) استفاده می شود، توپ پشتیبانی ثابتی ندارد و مهر و موم با فشار دادن توپ در برابر صندلی شیر یک طرفه از طریق فشار متوسط ​​به دست می آید. دارای ساختار ساده، گشتاور باز و بسته شدن کوچک و هزینه کم، مناسب برای شرایط کاری معمولی با فشار بالا و جریان کم. ② ساختار توپ ثابت: معمولاً برای کالیبرهای بزرگ (DN65 ~ DN300) استفاده می شود، توپ به طور ثابت توسط ساقه های سوپاپ بالا و پایین پشتیبانی می شود، بدون انحراف در حین باز و بسته شدن، پایداری تحمل فشار قوی، مناسب برای فشار بالا، جریان زیاد و شرایط کاری مکرر، که می تواند به طور موثری خطر سایش ساقه را کاهش دهد. دای می تواند توپ های شناور یا سازه های توپ ثابت را با توجه به نیاز مشتری و شرایط کاری سفارشی کند.

س: اقدامات احتیاطی کلیدی برای نصب شیر فلنجی فشار قوی فولادی فورج شده در شرایط کاری پرفشار چیست؟

A: ① اتصال فلنج: پیچ ها باید پیچ ​​های مخصوص فشار بالا مانند 35CrMoA/A193-B7 باشند و اصل "یکنواخت مورب و سفت شدن گام به گام" باید برای جلوگیری از ترک خوردن بدنه سوپاپ به دلیل نیروی ناهموار، و گشتاور باید مطابق با مقررات استاندارد باشد. ② جهت جریان متوسط: تأیید کنید که علامت جهت جریان بدنه شیر با جهت جریان متوسط ​​مطابقت دارد. هیچ محدودیتی در جهت جریان شیرهای توپی تمام پورت وجود ندارد. ③ محیط نصب: از قرار گرفتن در معرض نور خورشید و باران در فضای باز خودداری کنید و ناخالصی های خط لوله را قبل از نصب تمیز کنید تا از انسداد هسته توپ جلوگیری شود. ④ پذیرش تست فشار: تست فشار در محل باید پس از نصب انجام شود. فشار تست فشار آب 1.5 برابر فشار اسمی و فشار تست فشار هوا 1.1 برابر فشار نامی است. فقط در صورت عدم وجود نشتی قابل استفاده است.
