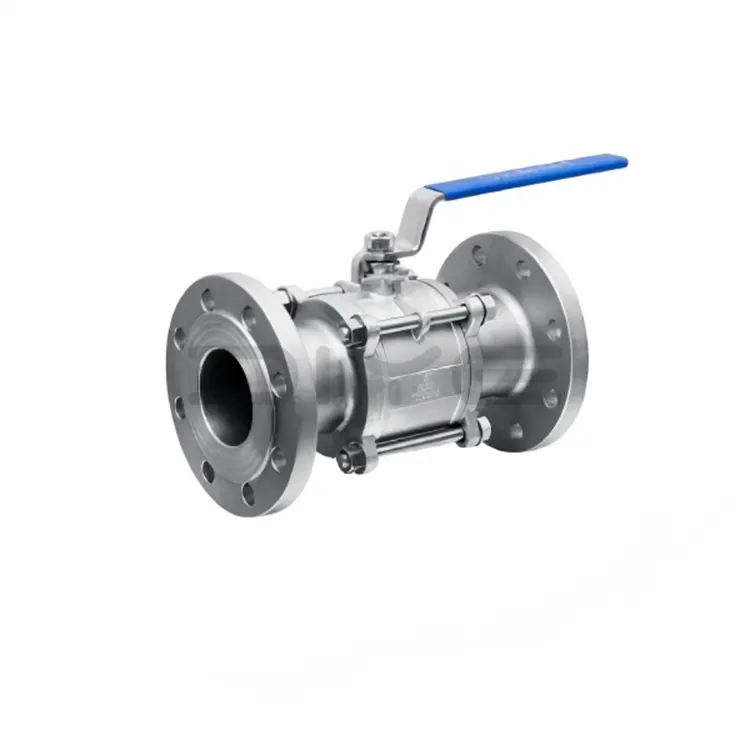

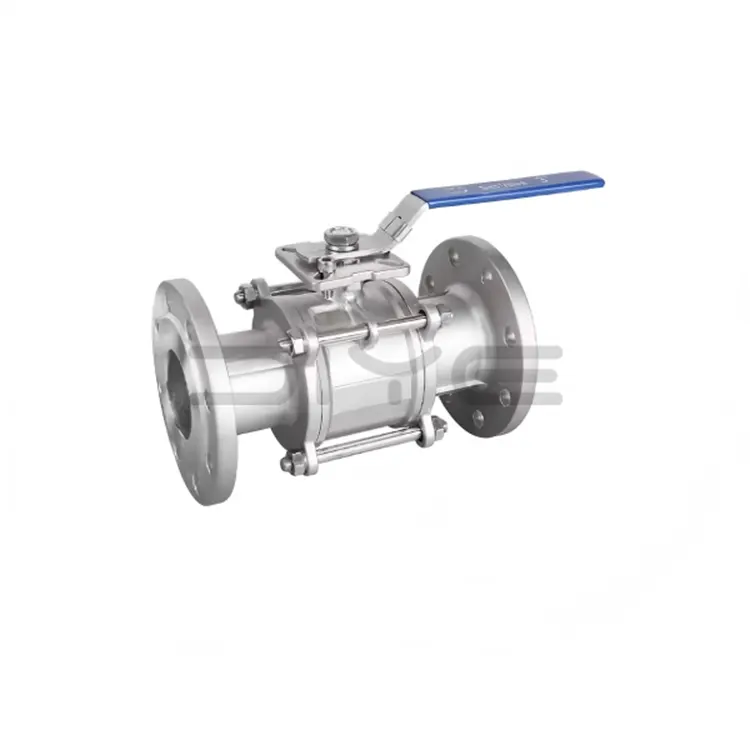

شیر توپی 3 عددی فلنج دار

DIYE VALVE یک صادر کننده و کارخانه تولید حرفه ای است که متخصص در شیرهای توپی فلنج دار 3PC است که ریشه در سیستم تولید صنعتی پیشرفته چین دارد. ما در کل فرآیند تولید به کنترل کیفیت دقیق پایبند هستیم، مجهز به تجهیزات ریخته گری، ماشینکاری و آزمایش کامل برای اطمینان از عملکرد پایدار و تحویل به موقع برای مشتریان جهانی خود.

ساختار محصول و ویژگی های اصلی

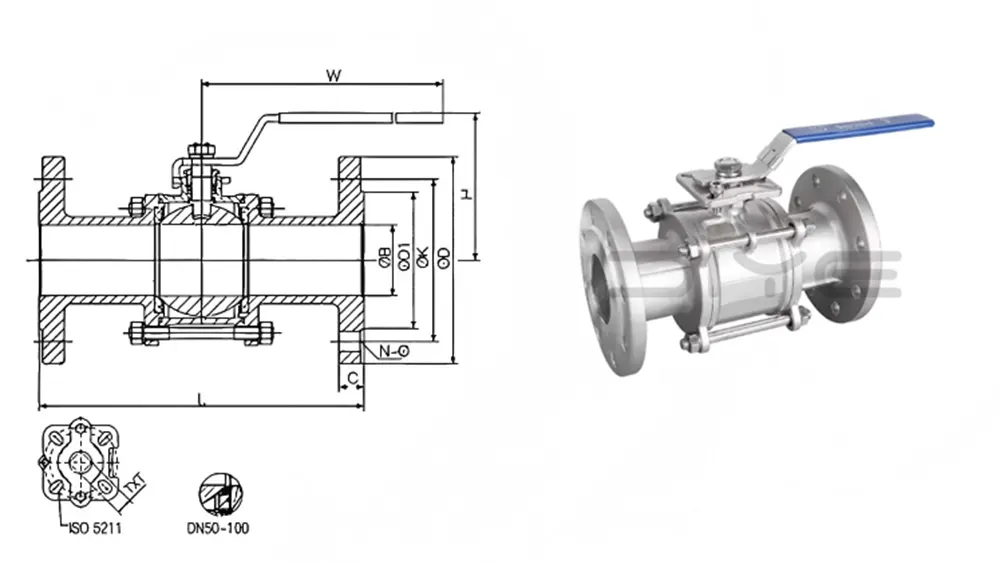

شیر توپی فلنج دار 3PC دارای طراحی تقسیم سه تکه است. بدنه شیر شامل یک بدنه اصلی مرکزی و کلاهک انتهایی فلنج چپ و راست است که از فولاد ضد زنگ 304/316/316L از طریق آهنگری و ماشینکاری دقیق ساخته شده است، دارای مقاومت در برابر خوردگی عالی، مقاومت در برابر فشار بالا و مقاومت در برابر دمای بالا است.

مزایای اصلی عملکرد

1. چرخش 90 درجه باز و بسته شدن سریع با مقاومت جریان کم را امکان پذیر می کند.

2. از واشرهای PTFE با کارایی بالا برای آب بندی دو طرفه بدون نشت استفاده می کند.

3. امکان جداسازی و نگهداری آنلاین را فراهم می کند که در نتیجه عمر طولانی دارد.

4. سازگار با چهار روش درایو: دستی، چرخ دنده کرم، پنوماتیک، و الکتریکی.

5. مطابق با استانداردهای بین المللی مانند GB، ANSI، JIS، و DIN.

اصل کار

1. فرآیند باز کردن: واحد محرک شیر توپی 3PC فلنجدار ساقه و توپ شیر را می چرخاند. هنگامی که سوراخ عبوری توپ با خط لوله همسو می شود، دریچه کاملاً باز می شود و به سیال اجازه می دهد تا به آرامی جریان یابد.

2. فرآیند بستن: ساقه دریچه توپ را 90 درجه می چرخاند و سوراخ عبوری توپ را با خط لوله تراز می کند. قسمت جامد توپ به طور کامل عبور سیال را مسدود می کند و به خاموشی قابل اطمینان دست می یابد. در این مرحله سوپاپ کاملا بسته است.

3. مکانیسم آب بندی: توپ ماشینکاری شده با دقت بالا دقیقاً با حلقه آب بندی PTFE مطابقت دارد و از آب بندی دو طرفه قابل اعتماد در شرایط عملیاتی مختلف اطمینان حاصل می کند.

برنامه های کاربردی

شیر توپی فلنج دار 3PC برای محیط های مختلف از جمله آب، بخار، روغن، گاز، اسیدها، قلیاها و سیالات خورنده مناسب است. به طور گسترده ای در صنایع پتروشیمی، مواد غذایی و آشامیدنی، دارویی، تصفیه آب، HVAC، کاغذ سازی و صنایع متالورژی استفاده می شود.

تضمین کیفیت و گواهینامه ها:

1. گواهینامه های معتبر

با داشتن گواهینامه های معتبر مانند ISO 9001، CE، EAC، GOST، و API 6D/607، به طور مستقیم نیازمندی های دسترسی به پروژه در اروپا، آمریکا، CIS، خاورمیانه و آسیای جنوب شرقی را برآورده می کند.

2. تست کامل فرآیند

تجزیه و تحلیل طیفی مواد خام، آزمایش فشار آب / هوا با فشار 1.5 برابر، آزمایش عملکرد آب بندی، تست عمر باز و بسته شدن ≥100000، اطمینان از 100٪ صلاحیت محصول قبل از حمل و نقل.

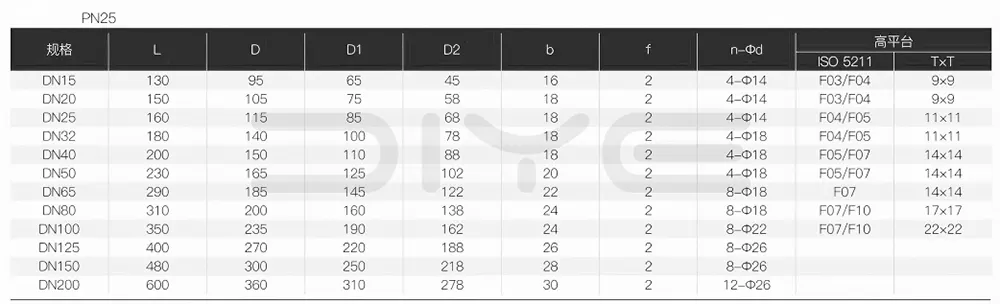

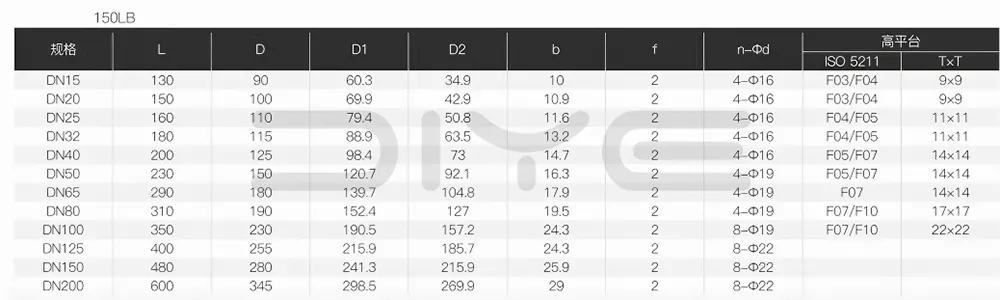

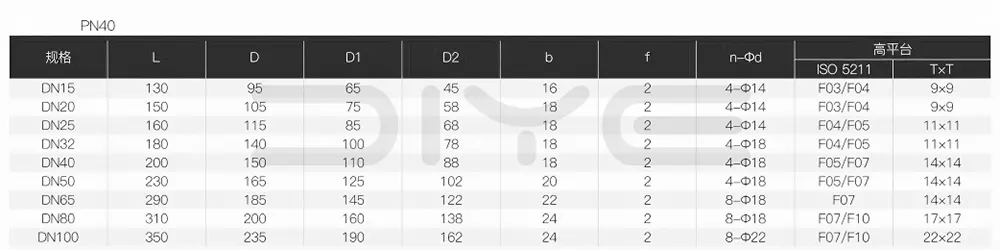

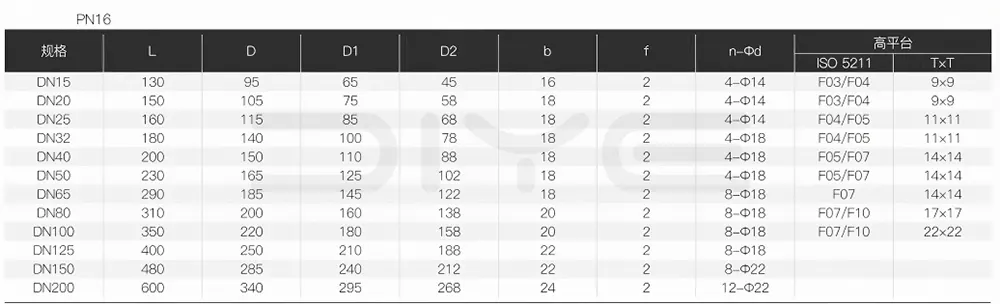

پارامترهای فنی

خدمات پشتیبانی و سفارشی سازی

1. تامین یک مرحله ای: ارائه مجموعه کاملی از شیرها، محرک ها، فلنج ها، واشرها و پیچ ها، ساده سازی فرآیندهای تهیه و نصب در خارج از کشور.

2. سفارشی سازی انعطاف پذیر: ما می توانیم استانداردهای نخ (NPT/BSP/G/BSPT، و غیره)، رتبه بندی فشار، انتخاب مواد، مهر و موم، اندازه های غیر استاندارد، رابط های ویژه، تغییرات پلت فرم، چاپ ظاهر، سفارشی سازی آرم و غیره را تنظیم کنیم تا نیازهای پروژه های مختلف را در یک توقف برآورده کنیم.

سوالات متداول

س: چگونه مواد آب بندی را برای شیرهای توپ فلنج دار 3PC انتخاب کنیم؟

A: 1. PTFE (F4): مهر و موم نرم همه منظوره، دمای عملیاتی -20 ℃ تا 200 ℃، دارای عملکرد آب بندی عالی و مقاومت در برابر خوردگی.

2. PTFE تقویت شده: مناسب برای کاربردهای دمای بالاتر (≤250℃).

3. مهر و موم فلزی (مهر سخت): طراحی شده برای دمای بالا (≤600 ℃)، فشار بالا و رسانه های حاوی ذرات.

س: چرخه تعویض مهر و موم برای شیرهای توپ فلنج دار 3PC چیست؟

A: 1. مهر و موم نرم (PTFE): 1-2 سال تحت شرایط کاری مطلوب. در شرایط کاری خورنده یا دمای بالا به 3-6 ماه کوتاه می شود.

2. مهر و موم فلزی: 3-5 سال، مشروط به شرایط سایش واقعی.
